SiK Telemetry Radio V3

Overview

This Holybro SiK Telemetry Radio là một nền tảng mở nhỏ, nhẹ và rẻ tiềnrce radio thường cho phép phạm vi tốt hơn 300m “ngoài the hộp” (the phạm vi can được mở rộng đến vài km with the sử dụng ăng-ten vá trên mặt đất the). This radio là plug-n-play, sẵn sàng cho tất cả Pixhawk Standard và other flight controllers, providing the cách dễ nhất để thiết lập kết nối telemetry giữa Flight Controller của bạn và trạm mặt đất. It sử dụng chương trình cơ sở open-source được thiết kế đặc biệt để hoạt động tốt với các gói with MAVLink và được tích hợp với with the Mission Planner, Ardupilot, QGroundControl, PX4 và Flight Controller. The radios can là either 915 MHz hoặc 433 MHz và bạn nên đặtrcsử dụng mô hình the phù hợp với quốc gia/khu vực của mình.

Features

• Open-source SIK chương trình cơ sở
• Plug-n-play cho Pixhawk Standard Flight Controllers
• The Easiest cách để kết nối Flight Controller và Ground Station của bạn
• Interchangeable đài phát thanh mặt đất và trên không
• Cổng Micro-USB (Type-C Adapter Cable Included)

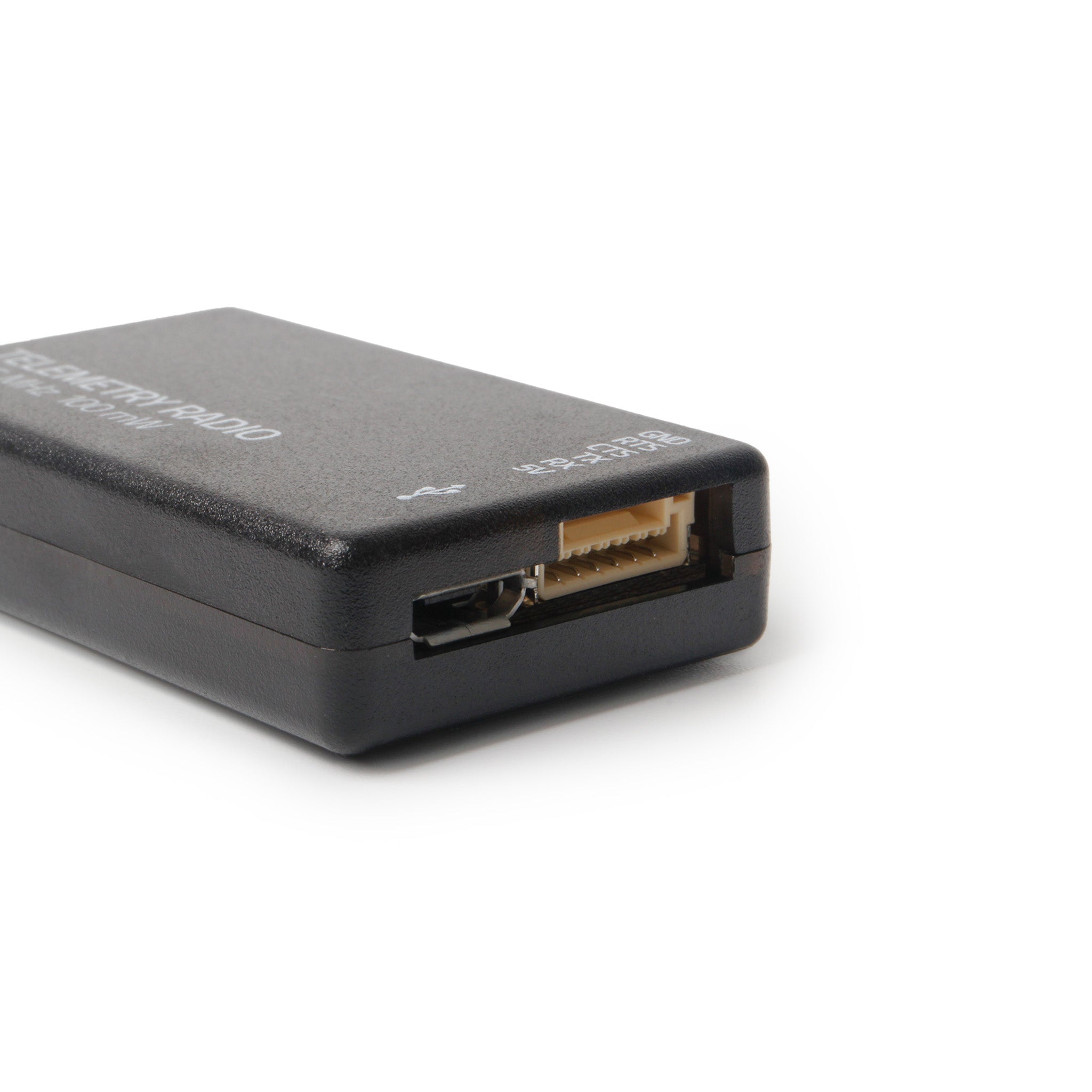

• 6-position JST-GH đầu nối

Specifications

	SiK Telemetry Radio 100mW	SiK Telemetry Radio 500mW	SiK Telemetry Radio 1W
Max RF Power	20 dBm	27 dBm	30 dBm
Receive độ nhạy	-121 dbm @2kbps RF Data Rate, -105 dbm @64kbps RF Data Rate
Antenna Gain	2dBi		5dBi
RF Data Rates	2, 4, 8, 16, 32, 64(mặc định), 96, 128, 192, 250 kbps
Serial Interface Data Rate	1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6(mặc định), 115.2 kbps
Frequency Band	902MHz - 928MHz hoặc 414MHz - 460MHz
Interference Immunity	Frequency Hopping Spread Spectrum (FHSS) Configurable chu kỳ nhiệm vụ
Address Options	Network ID: 0 –255
Channels	Up tới 50 Frequency Hopping Channels
Supported Network Topologies	Point-to-point
Configuration Method	MissionPlanner hoặc AT Commands
Data Framing	Standard hoặc MAVLink prođóng khung tocol
Error sửa	Corrects tối đa 25% lỗi bit với phần mềm open-source SIK
Serial Data Connector&Interface	6-pin JST-GH đầu nối, 3.3V-TTL
USB	Micro-USB		Type-C
SMA Connector	RP-SMA nữ
Power Connector	NA		XT30
Operating Temperature	-40~85°C
Dimension	28 x 53 x 10.7mm (không có ăng-ten)		66.5 x 32 x 16.5mm (không có ăng-ten)

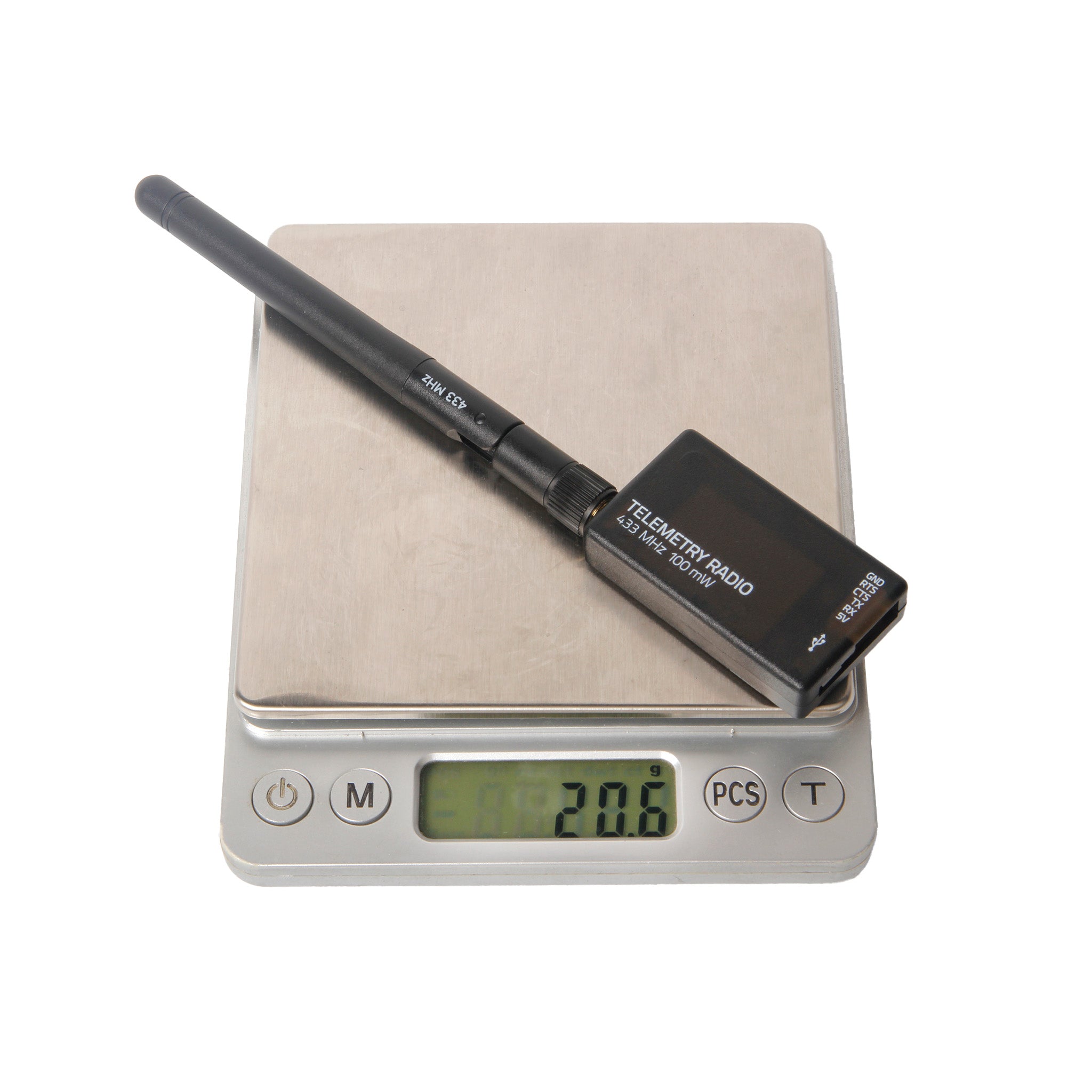

Weight	23.5g có ăng-ten		67g có ăng-ten
Input Voltage (DC)	5V		7~__HẠN_0__

• 2-way giao tiếp song công hoàn toàn thông qua giao diện TDM UART thích ứng
• Transparent liên kết nối tiếp
• MAVLink prođóng khung tocol

• Built trong FT230X/FT23 USB sang BASIC UART chuyển đổi IC

Electrical Data

• Supply điện áp:
  • 100mW&Phiên bản 500mW: 5V DC (từ USB hoặc JST-GH)
  • Phiên bản 1W: 7~28V DC qua XT30
• Transmit hiện tại: 100 mA tại 20 dBm
• Receive hiện tại: 25 mA
• Giao diện Serial: 3.3 V UART

FCC IDENTIFIER

• 2AP22-HT03-V3

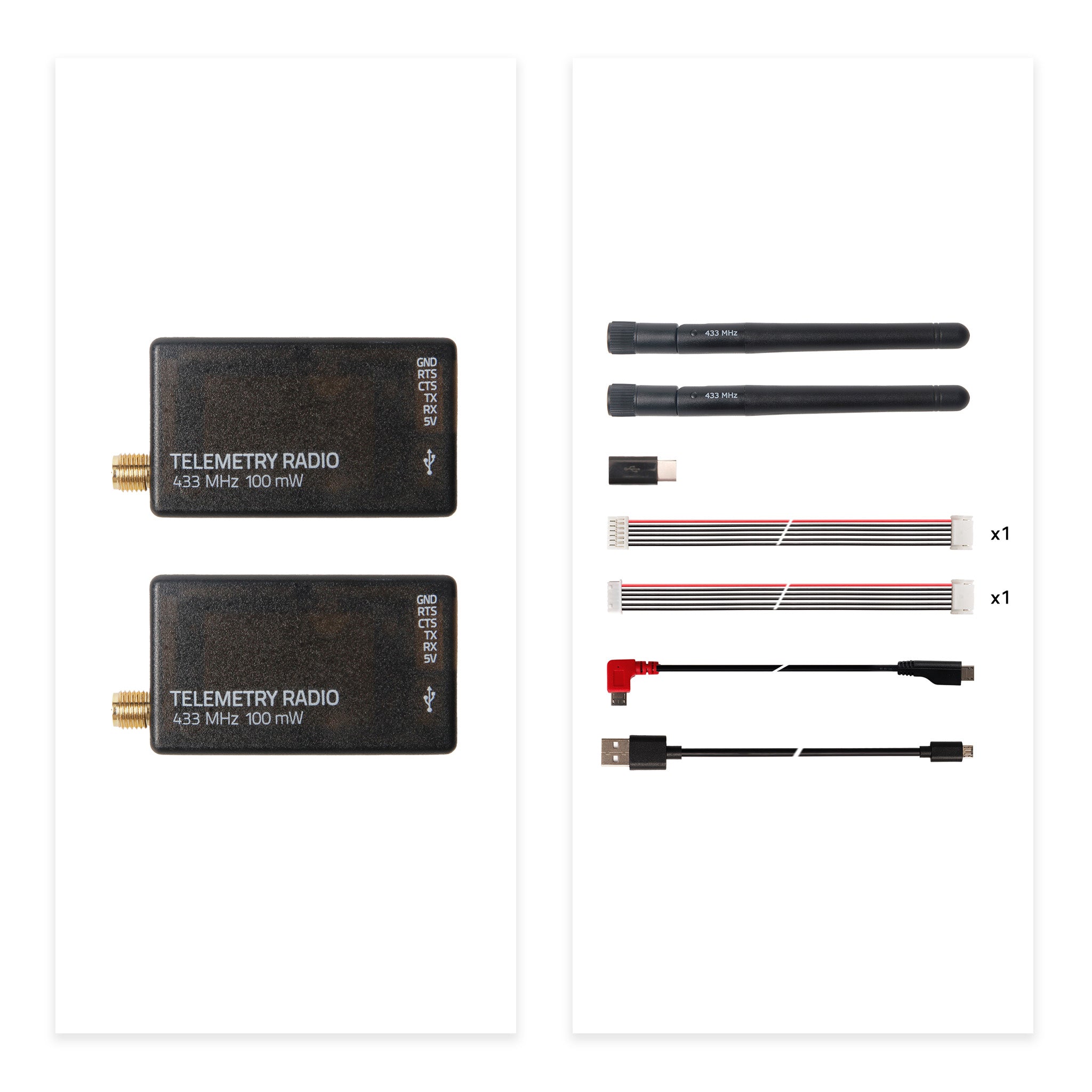

Package Included

• 100mW&tùy chọn 500mW
  • Radio modules có ăng-ten *2
  • Cáp Micro-USB đến USB-A *1
  • Cáp chuyển đổi Micro-USB sang Micro-USB OTG *1
  • Micro USB đến Type-C Adapter
  • Cáp JST-GH-6P tới JST-GH-6P *1 (dành cho Pixhawk Standard FC)
  • JST-GH-6P tới Molex DF13 6P (dành cho Pix32, Pixhawk 2.4.6, v.v.)
• Single 1W
  • 1W Radio modules có ăng-ten *1
  • High-gain ăng-ten đa hướng *1
  • Male Type-C tới male Type-C USB cáp *1
  • Male XT30 sang female XT30 cáp chuyển đổi *1
  • Male XT30 sang female XT60 cáp chuyển đổi *1
  • Cáp JST-GH-6P tới JST-GH-6P *1 (dành cho Pixhawk Standard FC)
  • Rubber vòng đệm giảm chấn *3
• Dual 1W
  • 1W Radio modules có ăng-ten *2
  • High-gain ăng-ten đa hướng *2
  • Male Type-C tới male Type-C USB cáp *1
  • Male XT30 sang female XT30 cáp chuyển đổi *1
  • Male XT30 sang female XT60 cáp chuyển đổi *1
  • Cáp JST-GH-6P tới JST-GH-6P *1 (dành cho Pixhawk Standard FC)
  • Rubber vòng đệm giảm chấn *3


Manual:

Telemetry-Radio-V3-Quick-Start-Guide

Some Tips:

https://ardupilot.org/copter/docs/common-configuring-a-telemetry-radio-using-mission-planner.html
