PM03D Power Module

Note

• Đã tìm thấy The hướng dẫn thiết lập đầy đủ can đây.

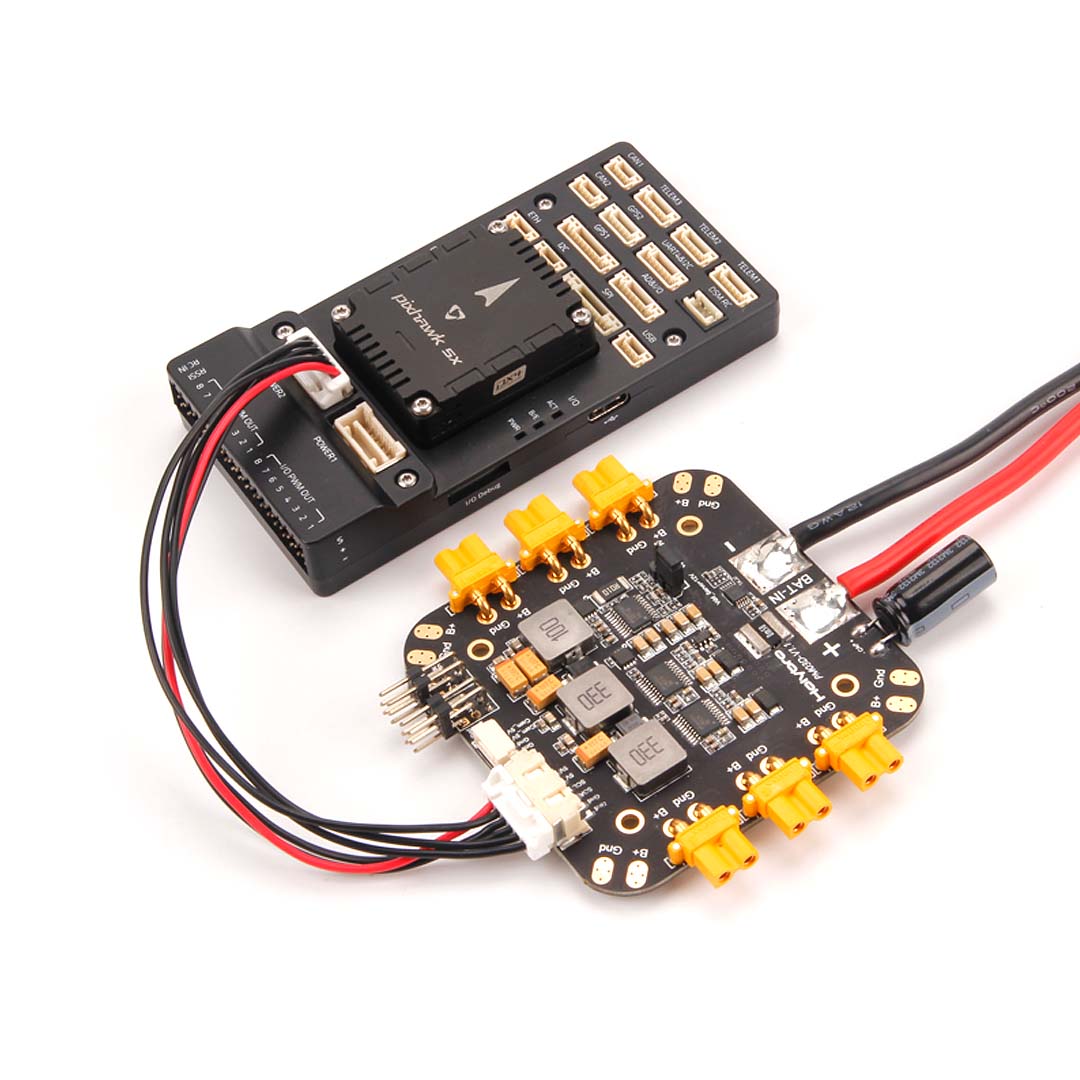

• This PM sử dụng đầu ra dữ liệu tín hiệu số I2C, Compatible vớiPixhawk 5X/6X Series.
  • NOT tương thích với flight controller sử dụng PM tương tự như Pixhawk 6C&Mini, Pixhawk4&Mini, pix32 v5 hoặc Durandal flight controllers.
• Power Module Comparison Table

Overview

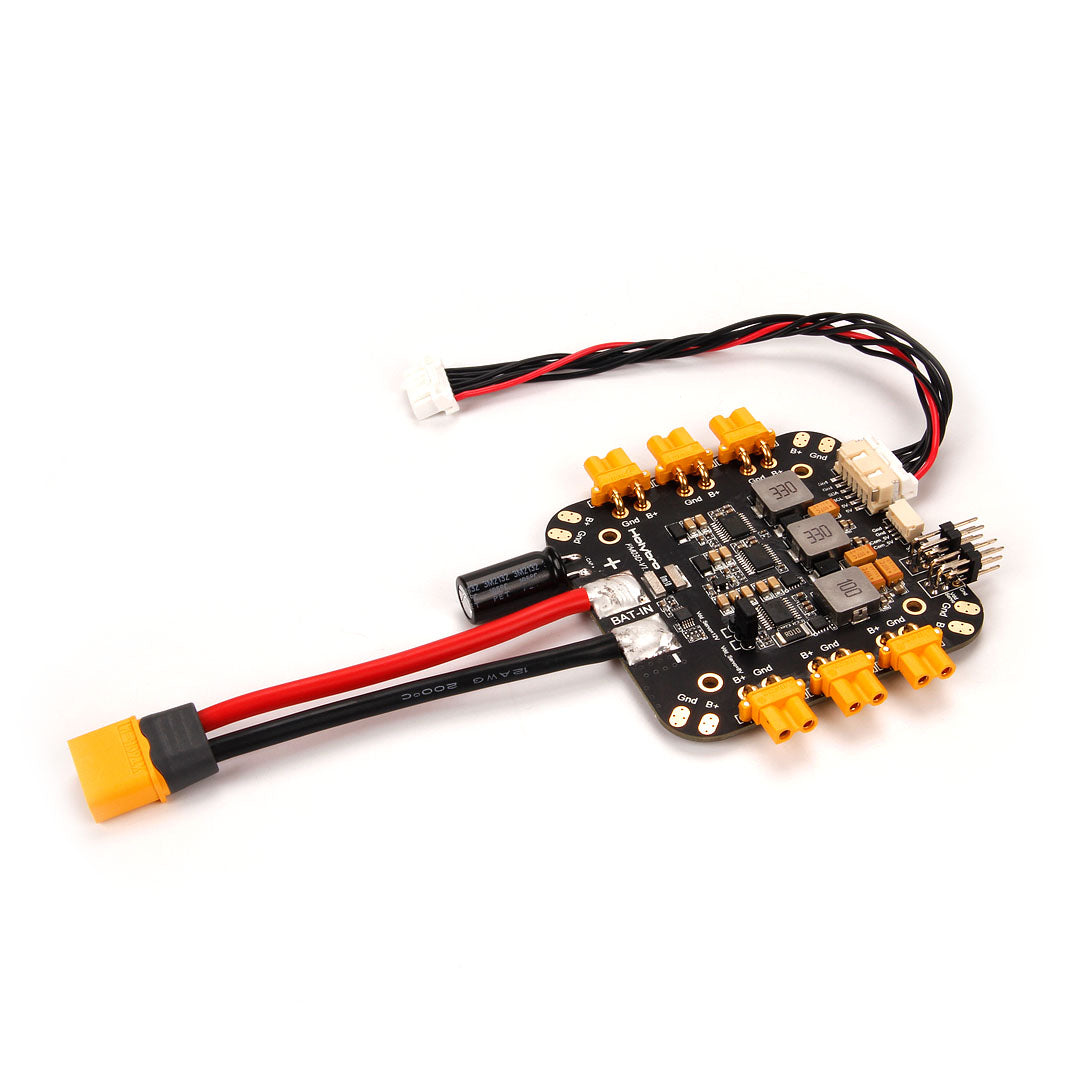

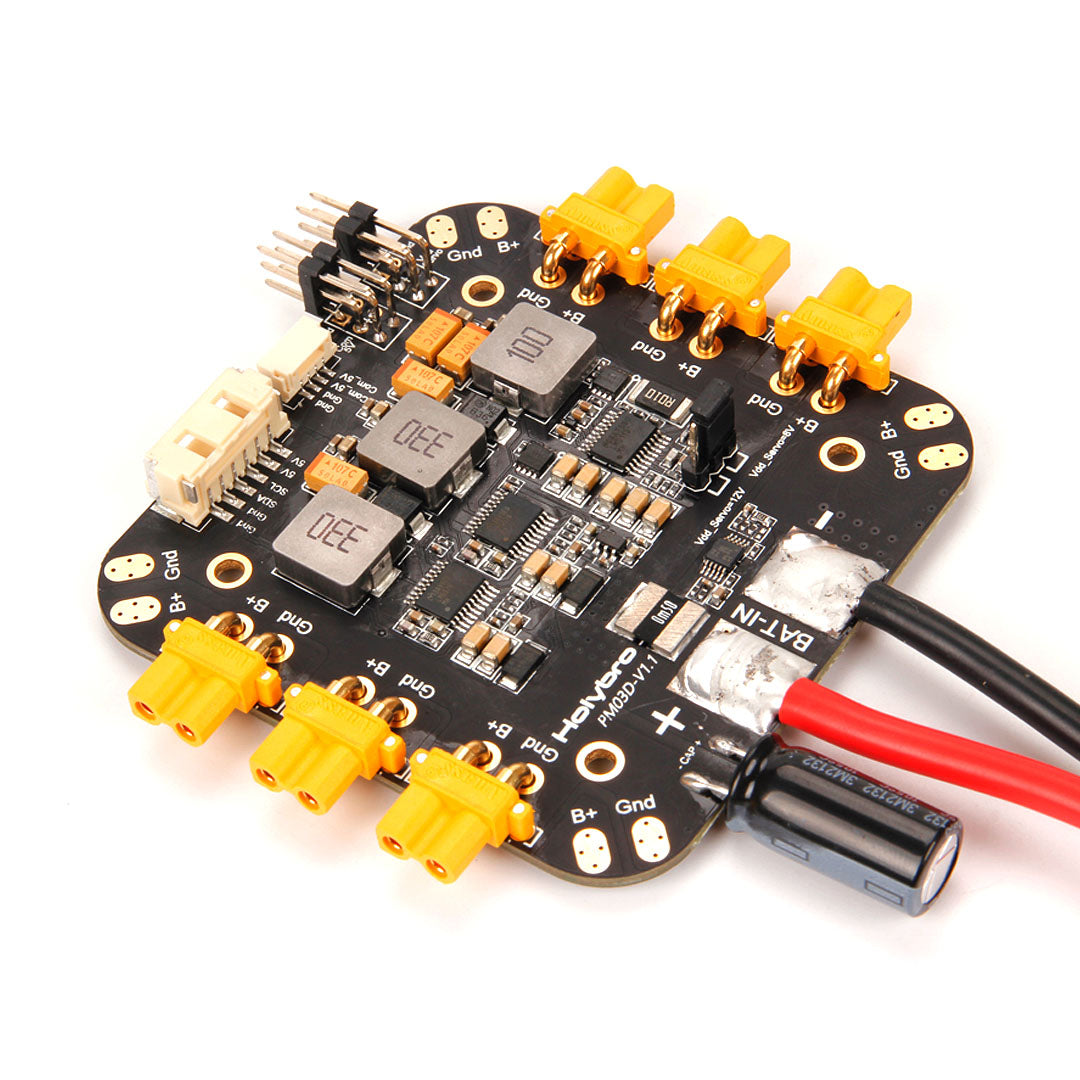

PM03D provid cung cấp nguồn điện được điều chỉnh cũng như mức tiêu thụ hiện tại và đo điện áp pin thông qua I2C protocol kỹ thuật số, tất cả đều thông qua cáp 6pin 2.00mm CLIK-Mate. Compatible với flight controller sử dụng bộ giám sát nguồn I2C chẳng hạn như Pixhawk 5X trở lên.

It được thiết kế cho nhiều rôto như X500 V2. It có cả XT-30&XT-60 đầu nối được cài đặt sẵn cho động cơ ESCs và Battery, cũng như hai 5V BEC và đầu ra 8V/12V có thể lựa chọn cho các loại thiết bị ngoại vi khác nhau.

Features

• Plug&chơi, không cần thiết lập bổ sung cho QGroundcontrol&Mission Planner
• XT-30 đầu nối và miếng hàn để kết nối động cơ ESC dễ dàng
• Onboard bộ điều chỉnh điện áp: hai 5.2V&một 8V/12V có thể chọn
• Cổng 5V/A để cấp nguồn cho máy tính đồng hành hoặc thiết bị ngoại vi
• Selectable 8V hoặc 12V tiêu đề pin ba hàng để cấp nguồn cho thiết bị ngoại vi

Technical Specification

• Maximum điện áp đầu vào: 6S pin

• Rated hiện tại: 60A

• Max hiện tại: 120A (<60 Sec)

• Max cảm nhận hiện tại: 164A

• Connections

  • XT-60 cho pin

  • XT-30 cho động cơ&thiết bị ngoại vi (điện áp pin)

  • Solder miếng đệm ở mỗi góc (điện áp pin)

  • CLIK-Mate 2.0mm cho flight controller (5.2V/3A độc lập BEC)

  • JST GH 4pin (5.2V/3A, BEC được chia sẻ với 5.2V tiêu đề ghim ba hàng)

  • 2x Triple tiêu đề ghim hàng (5.2V/3A, BEC được chia sẻ với JST GH 4pin)

  • 2x Triple tiêu đề ghim hàng (8V hoặc 12V có thể chọn bằng cách di chuyển nút nhảy tiêu đề, 3A)

• Dimension: 84*78*12mm (không bao gồm dây)

• Mounting: 45*45mm

• Weight: 59g

The phích cắm XT60 và dây 12AWG mà PM03D đi kèm được định mức cho 30A dòng điện liên tục và 60A dòng điện tức thời (<1 phút). If đang sử dụng dòng điện cao hơn, nên thay đổi loại phích cắm và kích thước dây cho phù hợp.

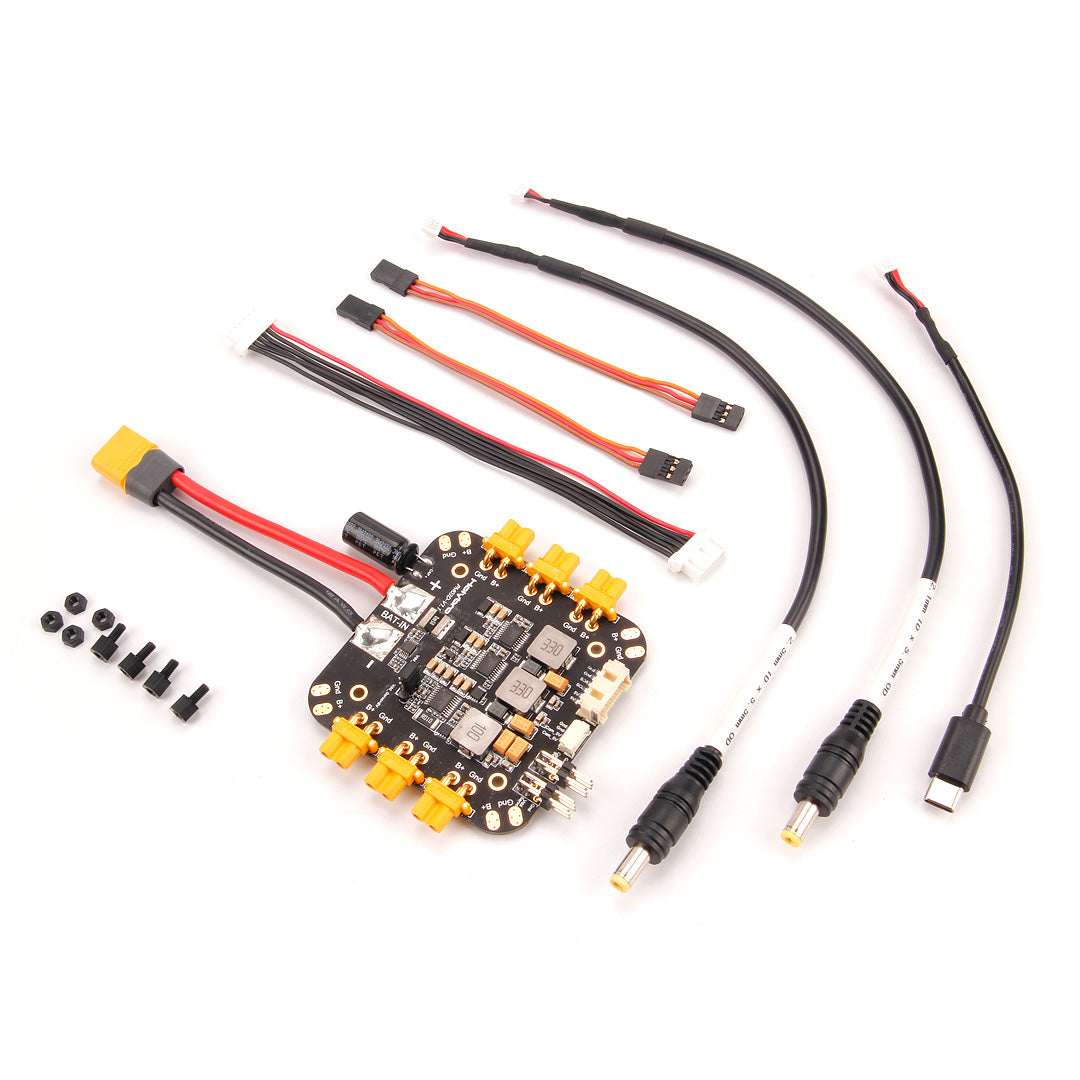

Package Includes

• bảng 1x PM06

• 1x 80mm XT60 dây nối (hàn sẵn)

• 1x Electrolytic tụ điện: 220uF 63V (được hàn sẵn)

• 1x 2.0mm cao độ CLIK-Mate 6pin cáp (To nguồn flight controller)

• 4pin JST GH đến USB Type C

• 4pin JST GH vào phích cắm thùng (2.1*5.5mm)

• 4pin JST GH vào phích cắm thùng (2.5*5.5mm)

• 4pin Pin Dupont Cable (2pc)

• Nylon bế tắc&quả hạch

Downloads:

PM03D Manual
