Pixhawk Debug Adapter
$17.99
Title
Thông tin lựa chọn
Default Title
Phiên bản
USD 17.99
- Mã sản phẩm
- 18073
Bảo hành (nếu có, ví dụ: linh kiện lỗi đổi trong 3 ngày).
Cam kết chính hãng, giao hàng nhanh.
Thông tin chi tiết sản phẩm
Description:

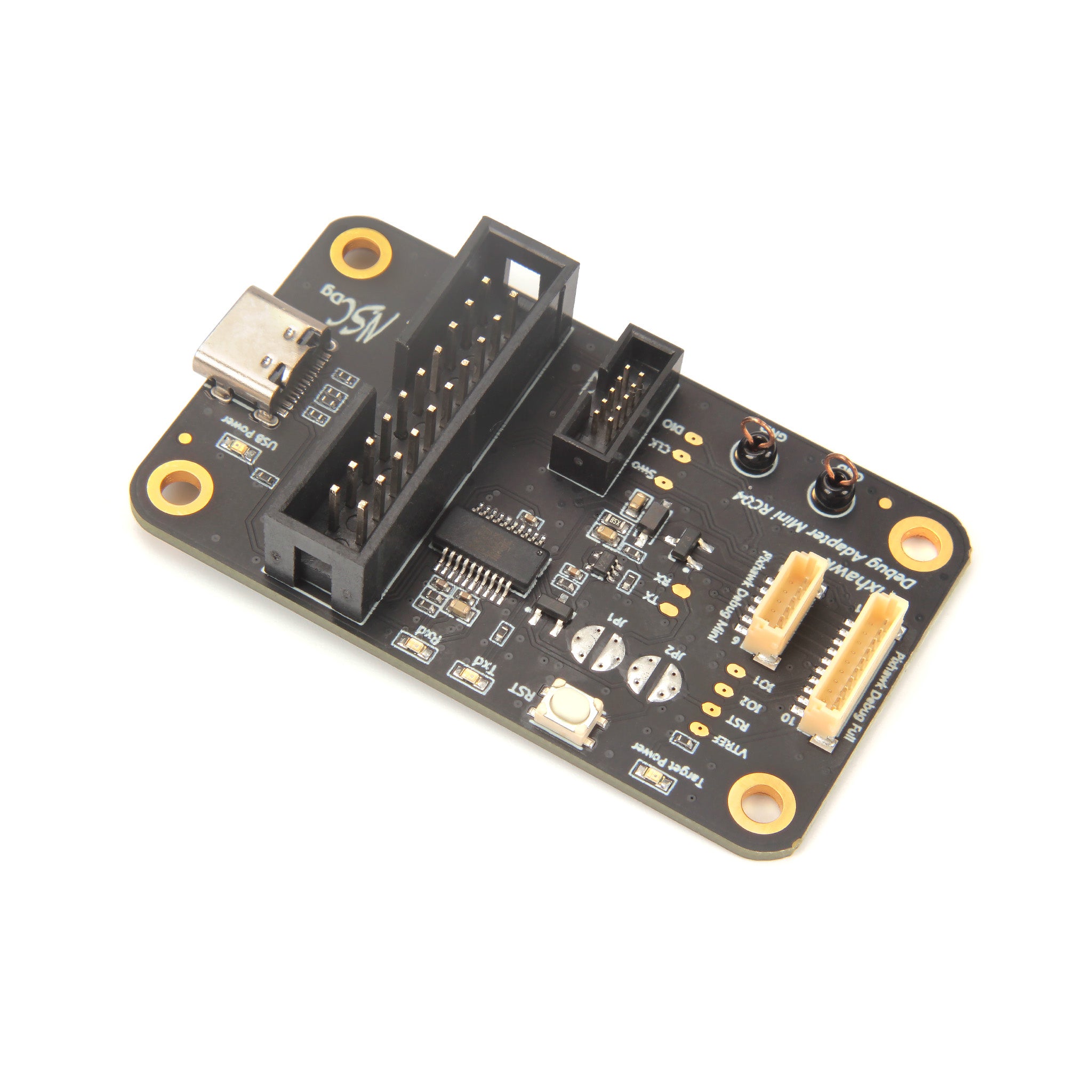

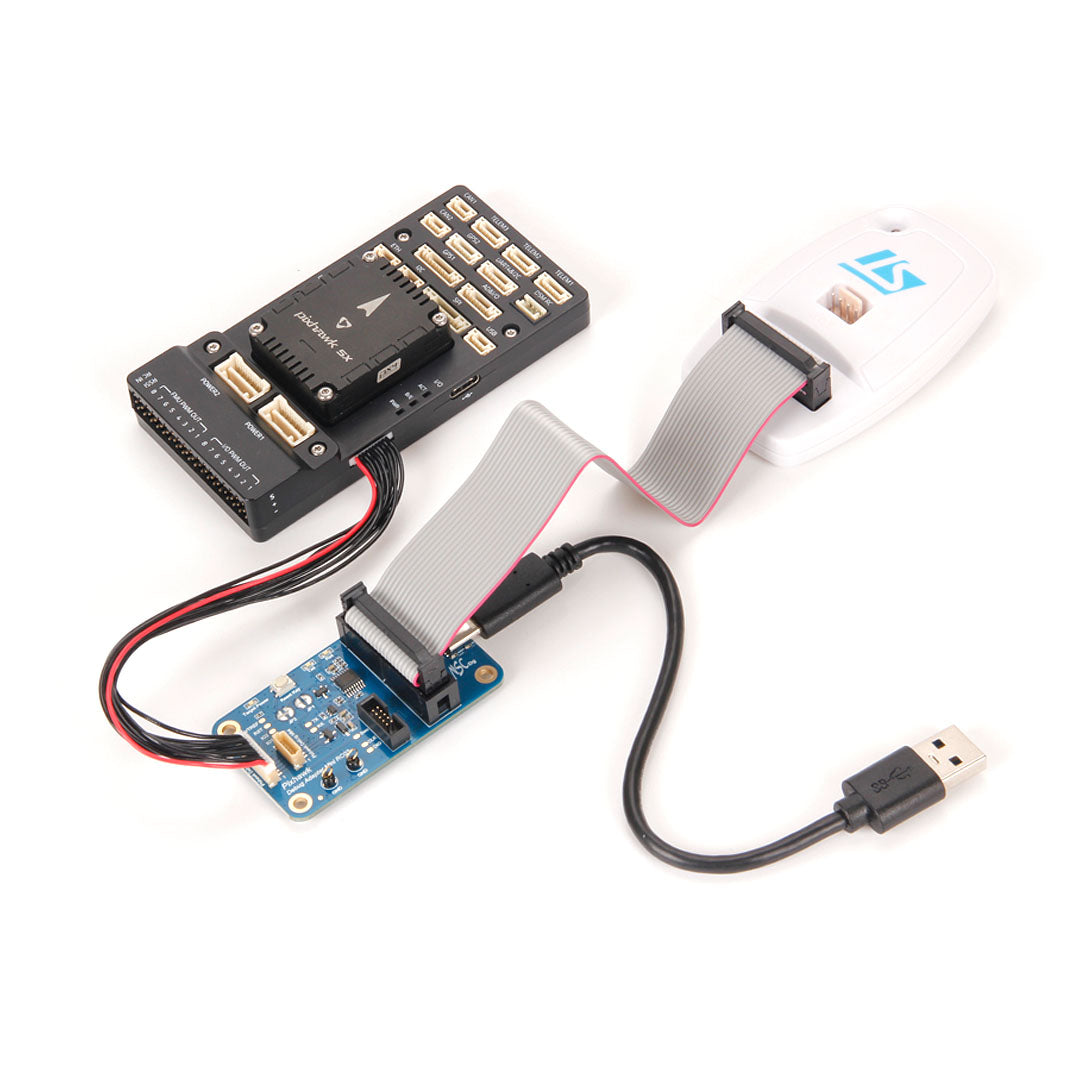

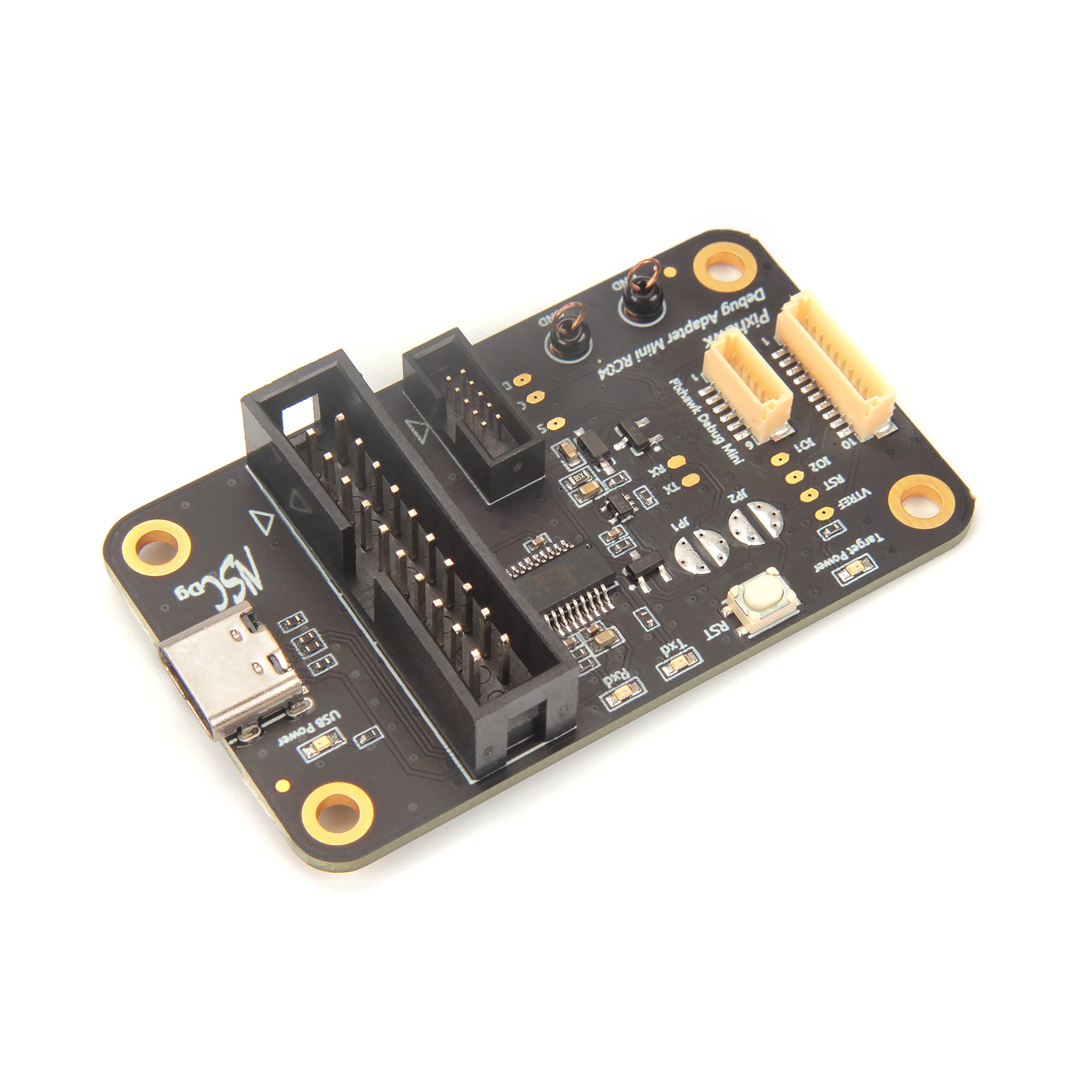

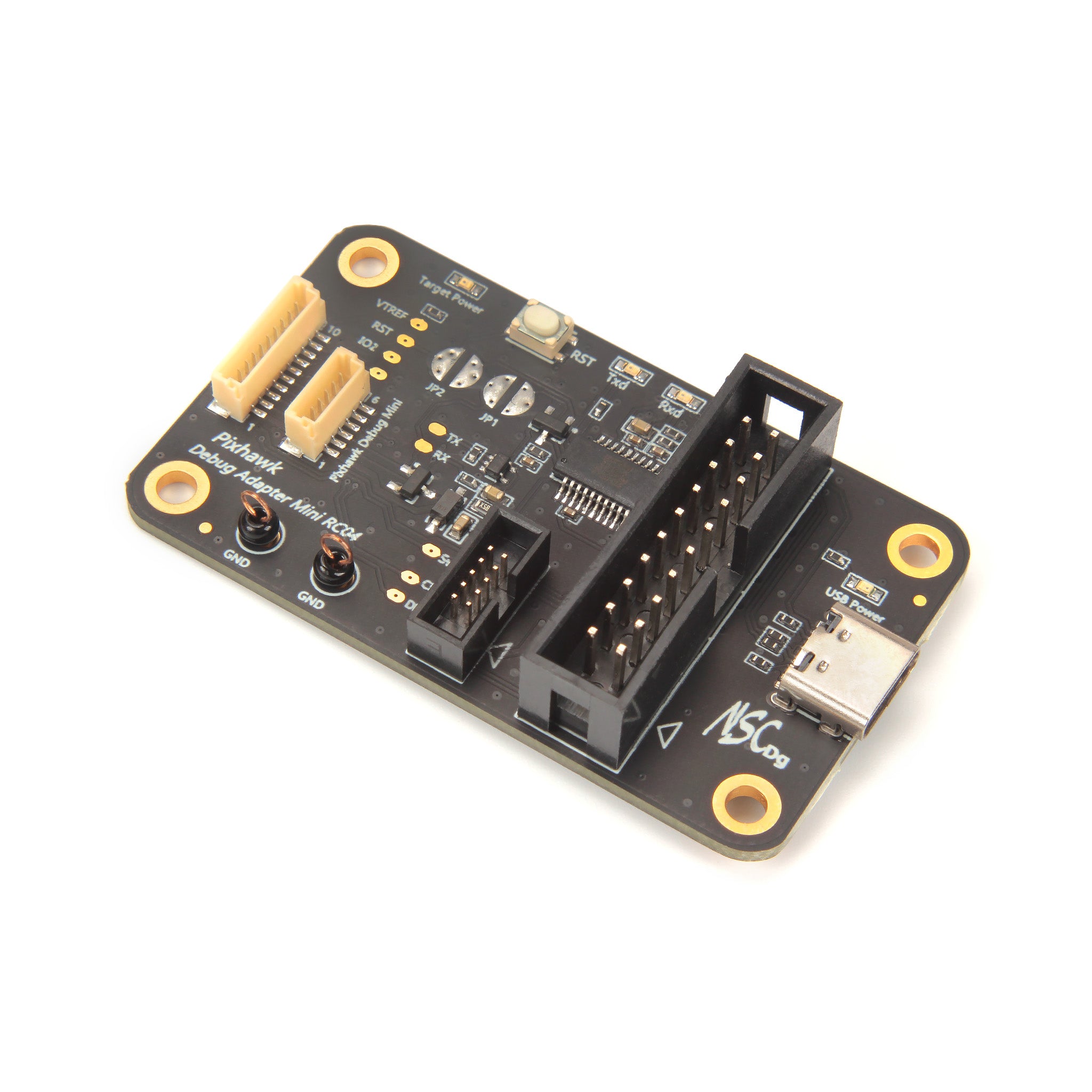

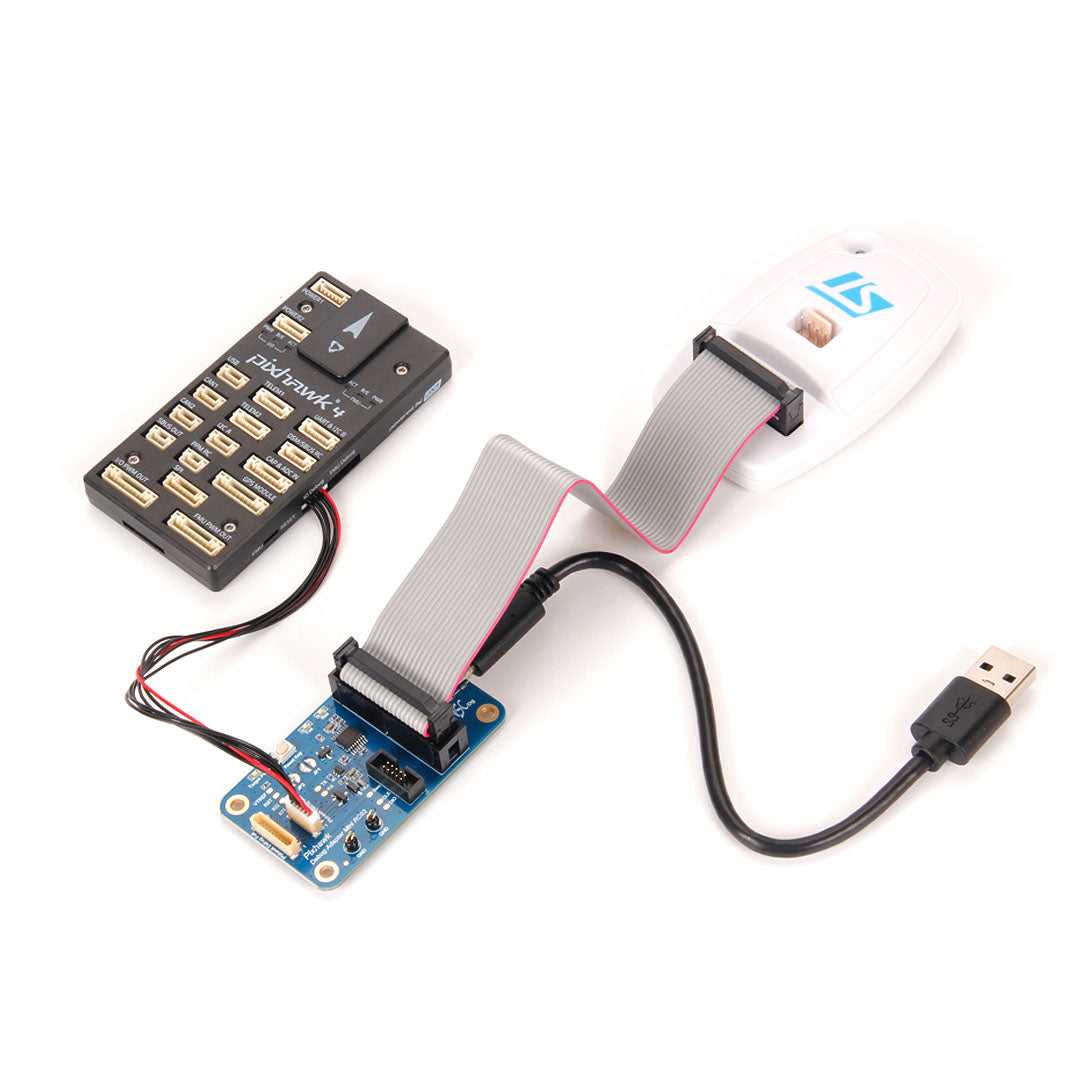

The Pixhawk Debug Adapter procung cấp giao diện JTAG SWD và Serial cho phần cứng tương thích debug Pixhawk. Both the Target 6-pin (FMUV5) và Target 10-pin (FMUVxX) Pixhawk debug trình kết nối standard được hỗ trợ.
The giao diện nối tiếp FTDI tích hợp giúp loại bỏ the cần cáp FTDI riêng. Giao diện The được thiết kế đặc biệt để không cấp nguồn ngược cho the FMU, do đó đảm bảo việc gỡ lỗi ổn định và đáng tin cậy bất kể trình tự cấp nguồn.
Two Host JTAG giao diện standard được hỗ trợ: The 10-pin ARM tương thích với the Segger Jlink-mini và 20-pin tương thích với the Segger Jlink hoặc STLink.
Bộ chuyển đổi The cũng pro cung cấp các điểm tiếp đất dễ dàng tiếp cận. When được sử dụng với the 10-pin target cáp, nó sẽ được sử dụng ther supports hai GPIO từ the CPU mà can được sử dụng để thực hiện định giờ tín hiệu chính xác. Target Reset thông qua nút ấn, JTAG hoặc tùy chọn RTS từ the giao diện nối tiếp cũng được hỗ trợ trên giao diện the 10-pin target.

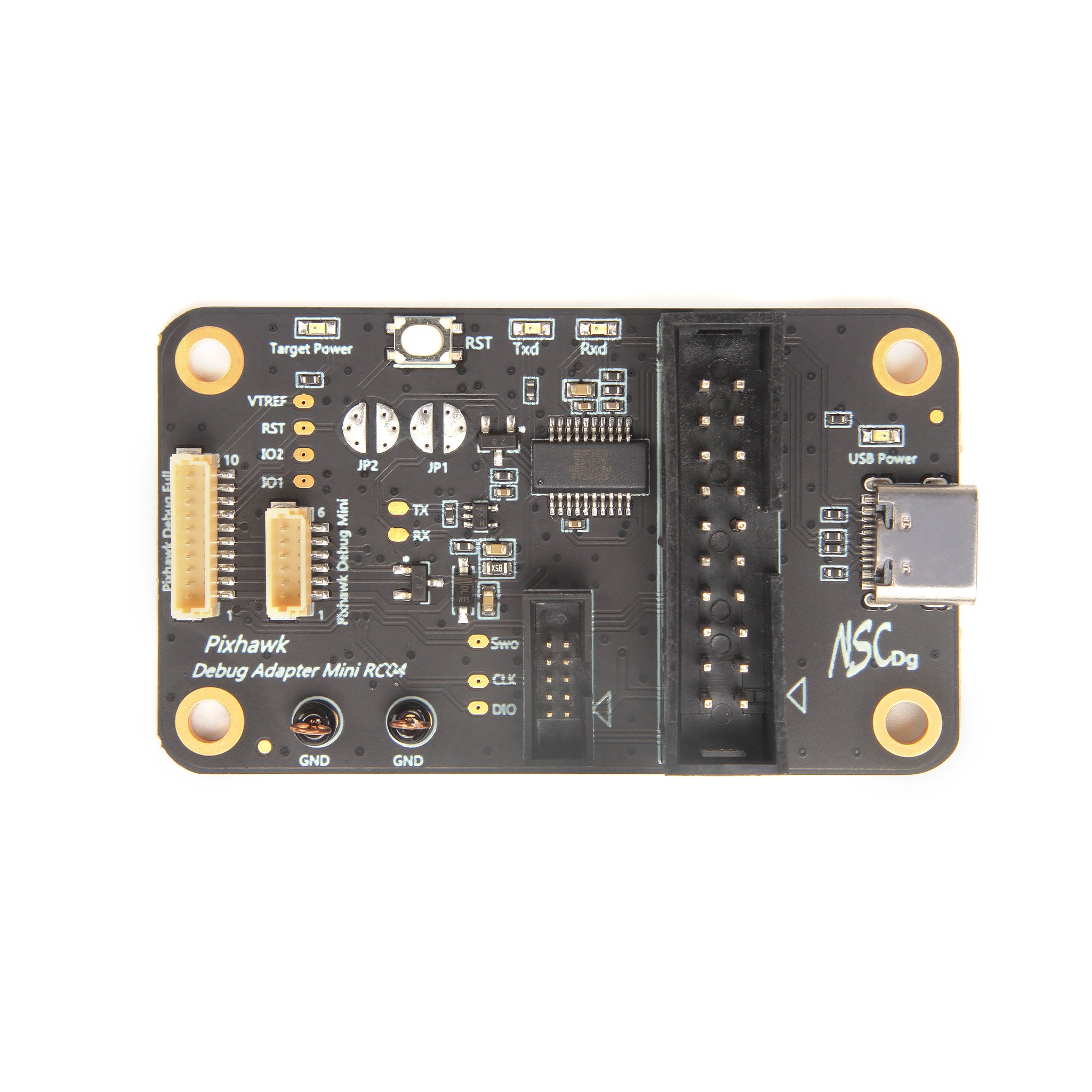

Jumperable Options:
JP1 - Normally Open. - Soldering this đóng sẽ bỏ qua diode RXD_DEBUG Back-feeding protection. This không cần thiết trừ khi mục tiêu đã có diode Back-feeding protection AND mục tiêu không nhận được dữ liệu do mức tín hiệu.
JP2 - Normally Open. Soldering this đóng sẽ kết nối tín hiệu RTS từ HOST với đường CPU nRST. Dây nối With this được hàn, CPU nRST sẽ được nối dây OR của thiết lập lại Button, thiết lập lại JTAG và dòng HOST RTS. With nó open đường dây HOST RTS không được kết nối. This có thể được sử dụng trên giá kiểm tra tự động.
Block Diagram

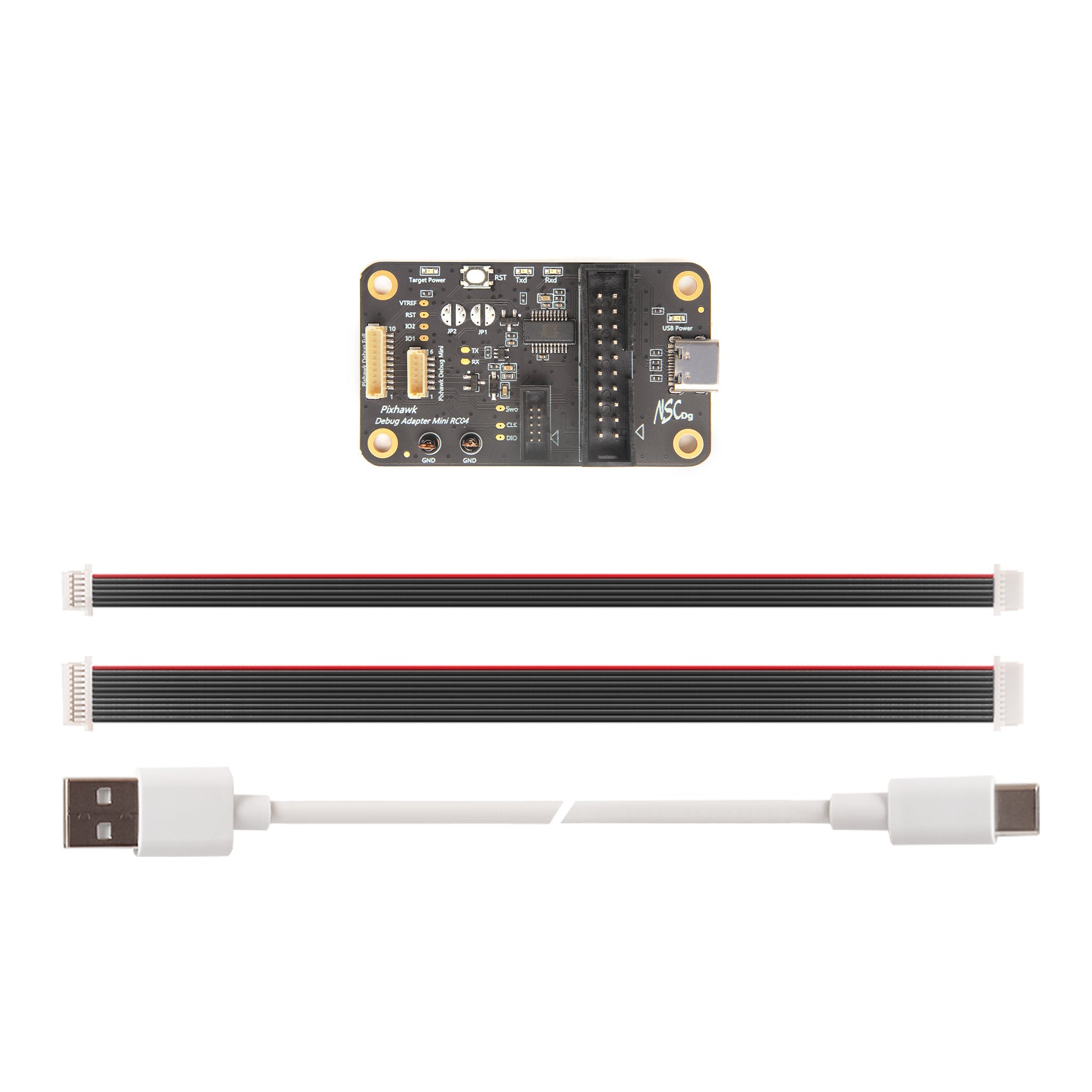

Includes
- 1 x Pixhawk Debug Adapter Board
- 1 x JST SH 6 Pin Cable
- 1 x JST SH 10 Pin Cable
- 1 x USB Type-c Cable
