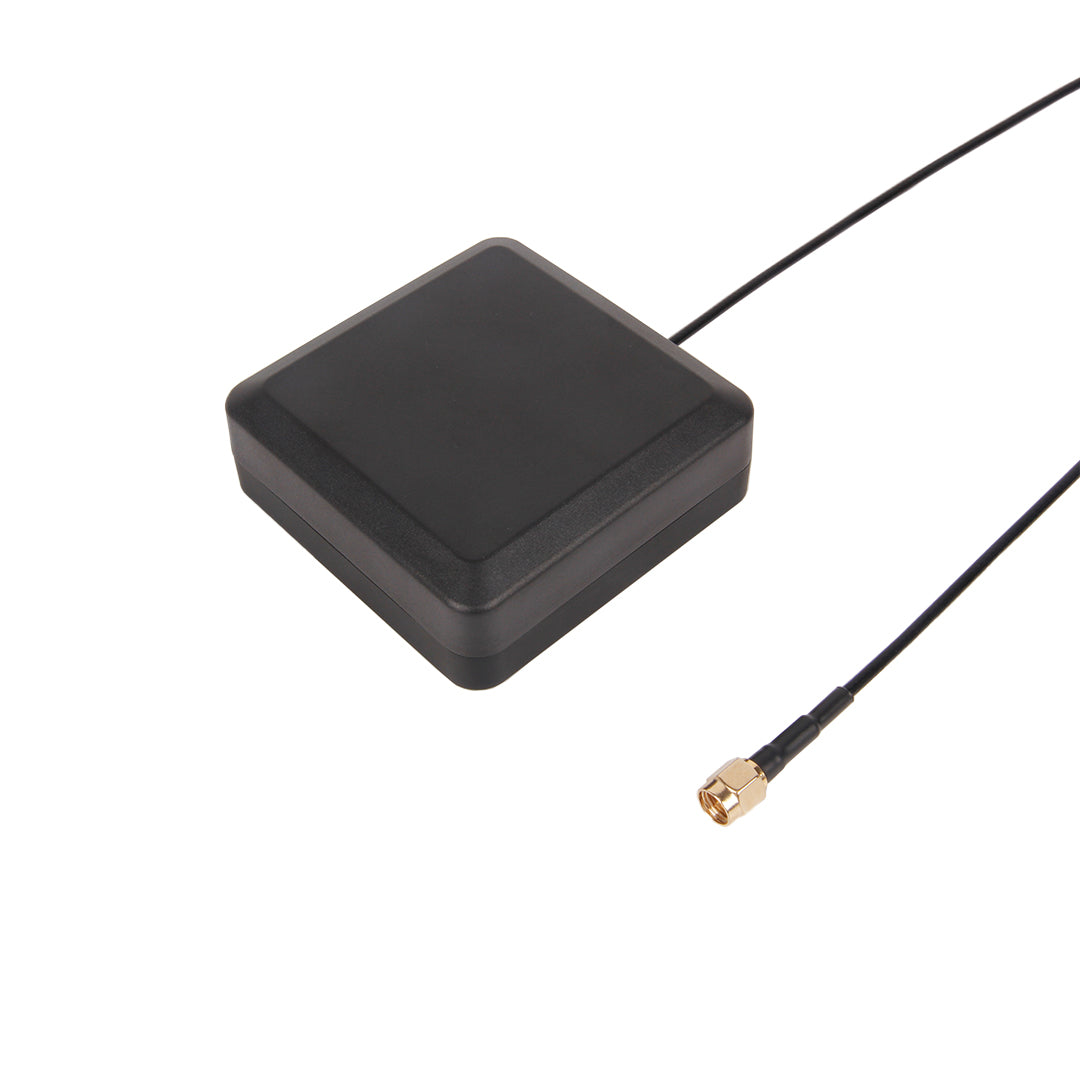

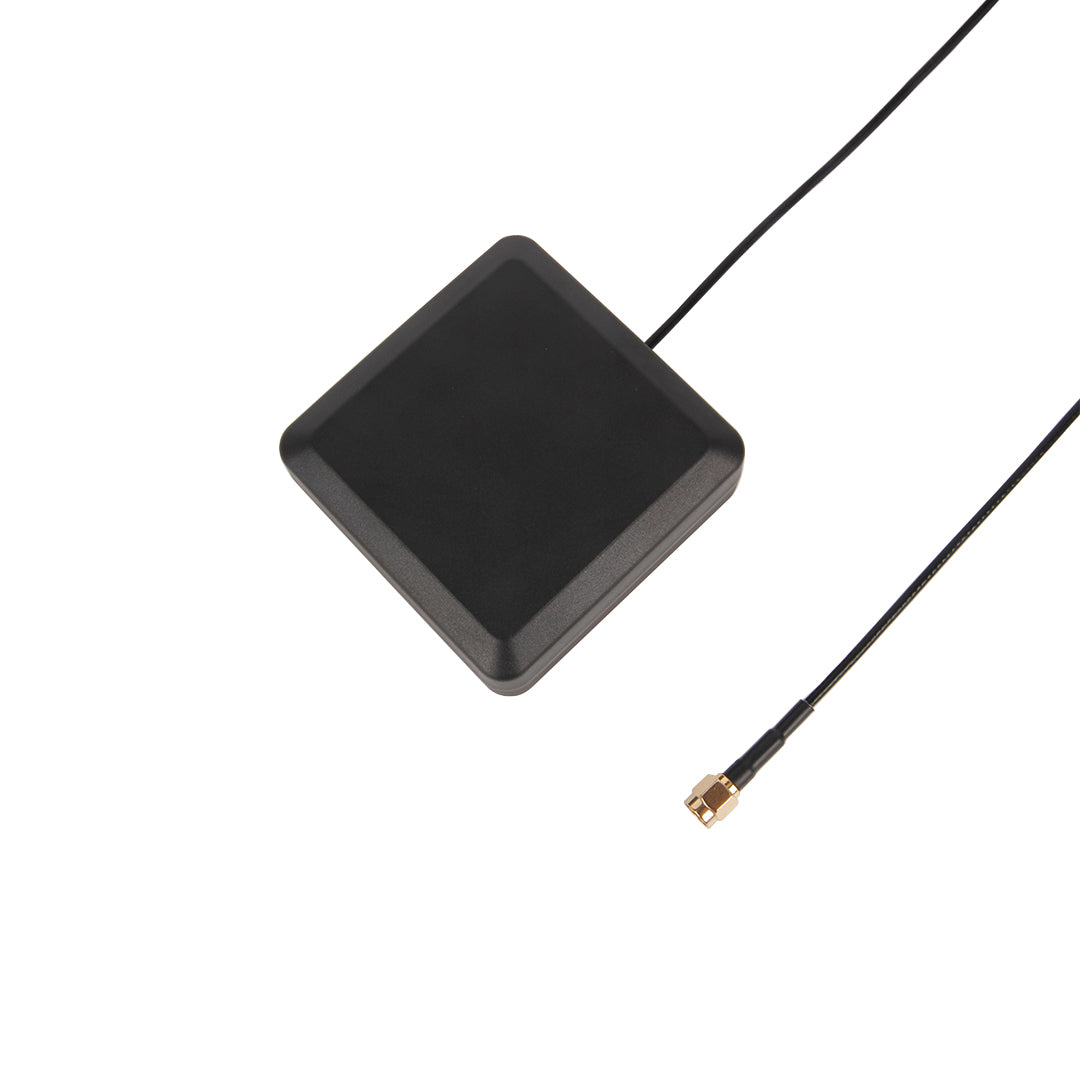

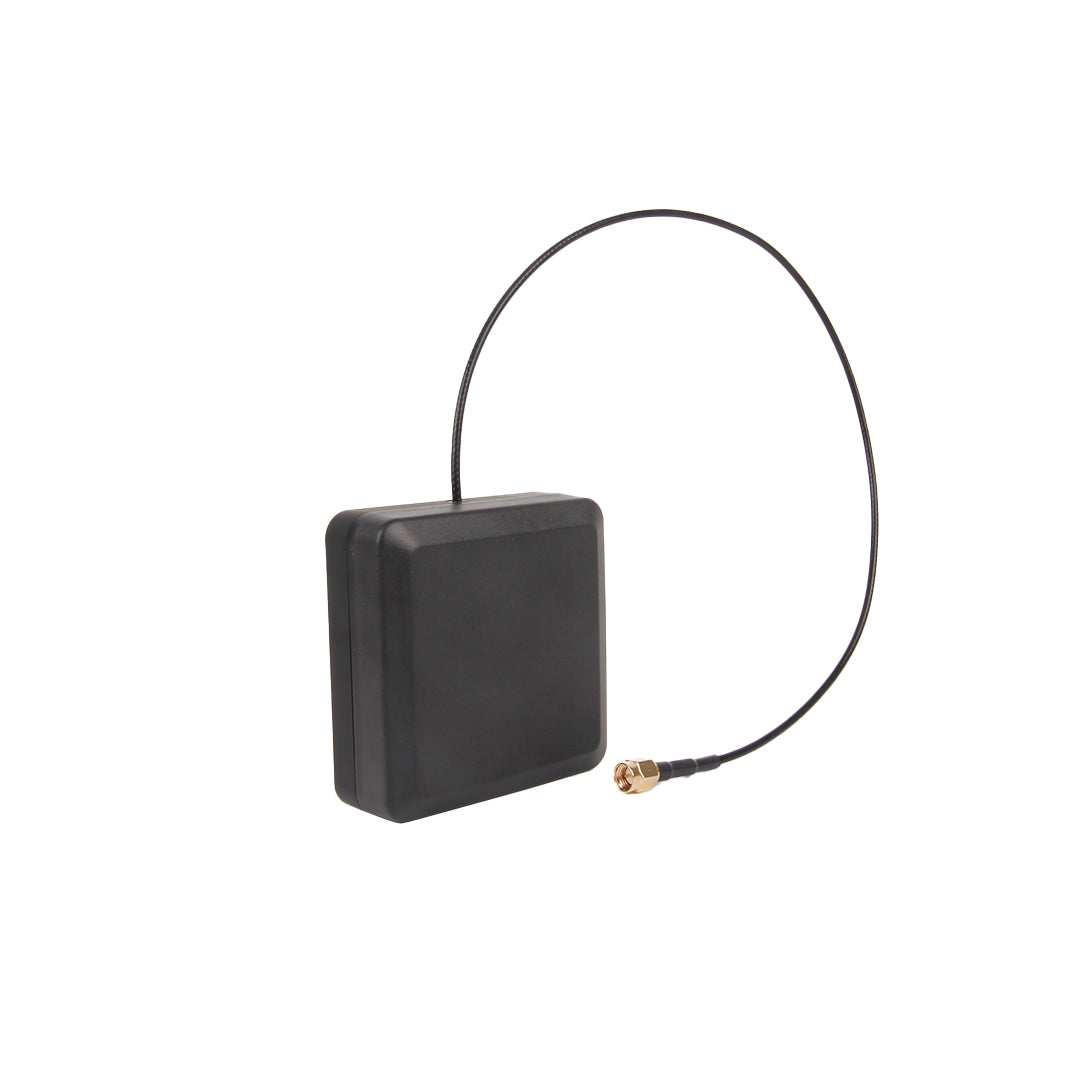

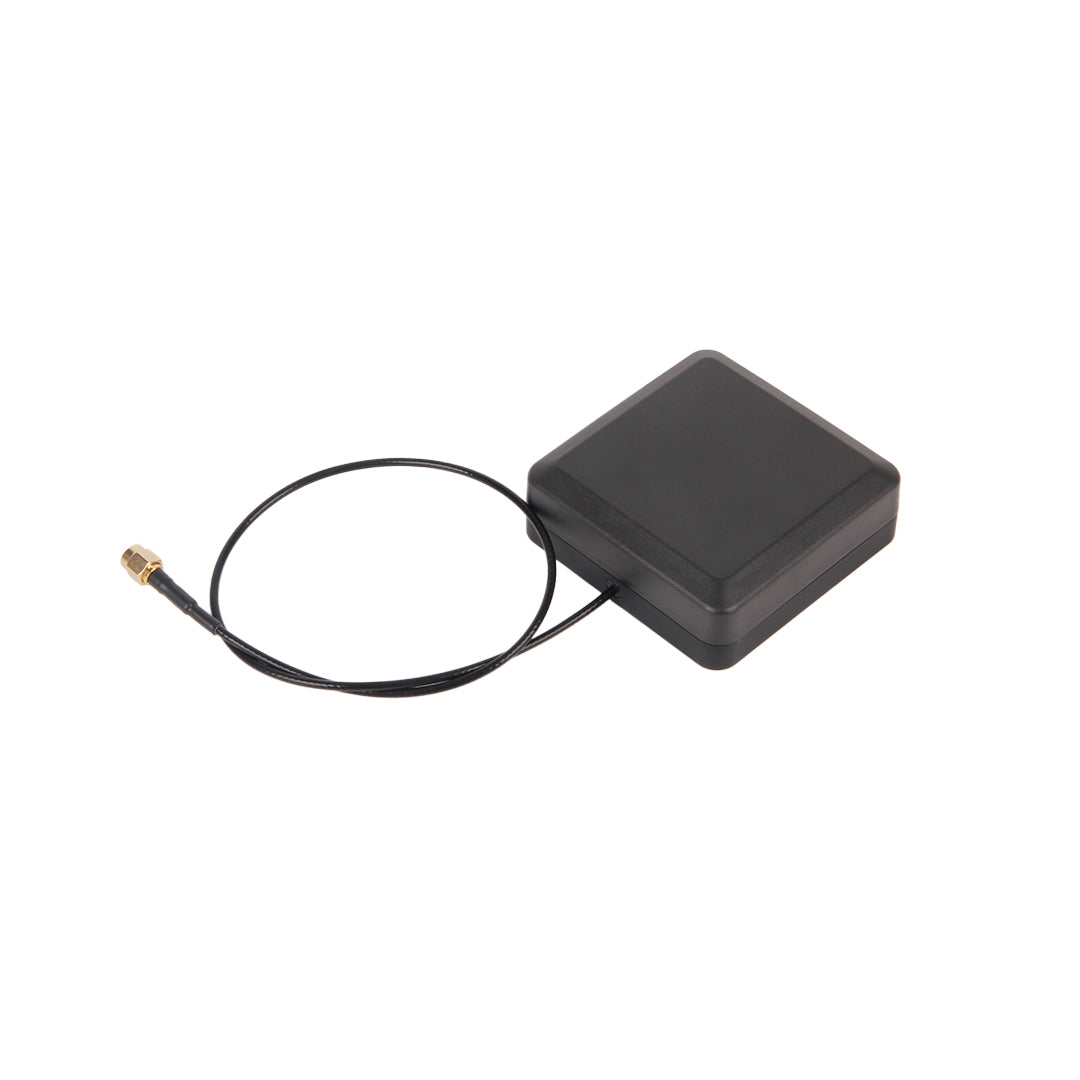

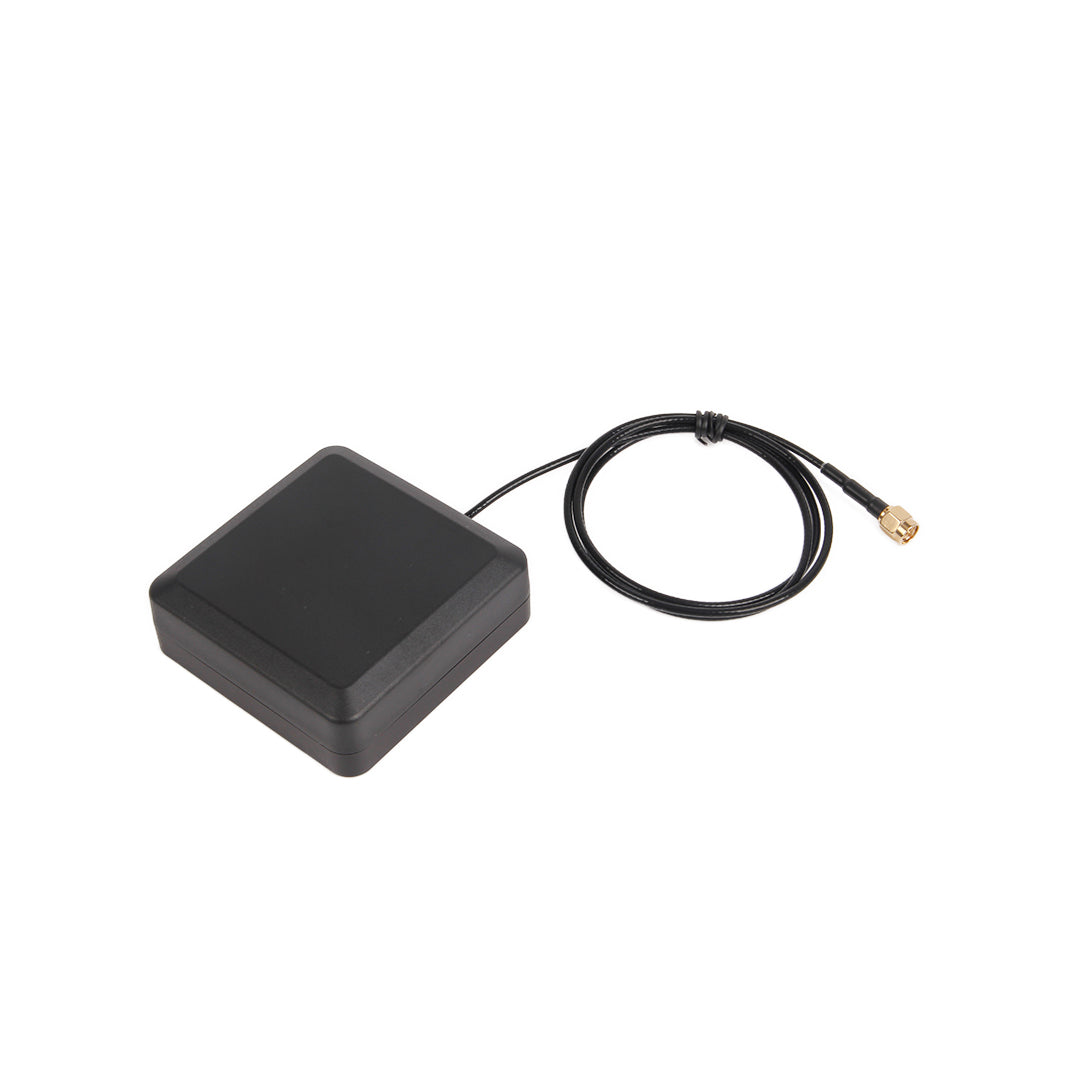

High-Precision Vertical Array Patch Antennas (IP67)

Overview

TheHigh-Precision Vertical Array Patch Antennalà hệ thống ăng-ten tiên tiến, có mức tăng cao được thiết kế riêng cho các ứng dụng prochuyên nghiệp UAV, procung cấp khả năng điều hướng, theo dõi và điều khiển chưa từng có trên nhiều chòm sao vệ tinhite. It hỗ trợ phạm vi phủ sóng toàn băng tần cho GPS (L1/L2/L5), GLONASS (L1/L2/L3), BeiDou (B1/B2/B3) và Galileo (E1/E5a/E5b/E6), đảm bảo độ chính xác cao về vị trí toàn cầuit trong các môi trường hoạt động đa dạng.

At cốt lõi của nó, hệ thống tích hợpat là một ăng-ten patch bằng gốm xếp chồng bền bỉ, được tăng cường hơn nữa nhờ bốn dãy ăng-ten thẳng đứng được chế tạo chính xác được đặt ở mỗi bên. This thiết kế cải tiếnattối đa hóa khả năng thu tín hiệu và độ chính xác, đồng thời minigiảm thiểu một cách hiệu quả tác động của việc suy giảm tín hiệuatở các địa hình phức tạp và khu vực đô thị.

Delivering 4.5 dBi hiệu suất tăng cao with mất tín hiệu cực low, ăng-ten the cũng tự hào có độ rộng chùm tia rộng bao phủ dải tần số rộng with mức tăng biên ấn tượng. The nâng cao Low Noise Amplifier (LNA) có tính năng lọc tín hiệu nâng cao, loại bỏ ngoài băng tần mạnh mẽ, giảm nhiễu điện từ và khả năng giảm đa đường mạnh mẽ. With nóIP67-ratedđộ bền cao, ăng-ten được thiết kế để hoạt động đáng tin cậy trong những môi trường khắc nghiệt nhất, đảm bảo hiệu suất lâu dài trong các ứng dụng đòi hỏi khắt khe.

Key tính năng

• Multi-Constellation Support:Works với các hệ thống GPS, GLONASS, BeiDou và Galileo để định vị toàn cầu chính xác.
• Vertical Array Design:Four ăng-ten dọc kết hợp với miếng vá gốm xếp chồng lên nhau ở giữa giúp tăng cường khả năng thu tín hiệu và minigiảm thiểu sự suy giảm kích thước trong các môi trường đầy thách thức.
• High-Gain Performance:Tăng Delivers 4.5 dBi với mức suy giảm tín hiệu ở mức tối thiểu mini, đảm bảo kết nối mạnh mẽ và tầm xa.
• Wide Frequency Coverage:Offers độ rộng chùm tia rộng mang lại hiệu suất ổn định trên nhiều tần số khác nhau.
• Advanced LNA Technology:Filters phát tín hiệu hiệu quả, khả năng chống nhiễu mạnh mẽ và giảm hiệu ứng đa đường để mang lại tính toàn vẹn tín hiệu tốt hơn.

• Durable Design:IP67, được chế tạo để chịu được các điều kiện khắc nghiệt, cung cấp khả năng bảo vệ pro chống bụi và nước để mang lại hiệu suất đáng tin cậy trong các môi trường đòi hỏi khắt khe.

Typical Applications:

• Drones và UAVs
• Surveying Equipment
• Precision Agriculture
• Autonomous Vehicles
• Geographical Information Systems (GIS)
• High-Precision Navigation Systems

Specification

Antenna

• phạm vi Frequency
  • BDS B1/B2/B3, GPS L1/L2/L5
  • GLONASS L1/L2/L3
  • Galileo E1/E5a/E5b/E6
• Impedance: 50 ôm
• Polarization: bên phải circular polarization
• Antenna tỷ lệ trục: ≤3dB
• Horizontal góc phủ sóng: 360°
• Maximum đạt được: 4dBi

Low Noise Amplifier (LNA)

• Gain: 33±2dB
• Output tỷ lệ sóng đứng: ≤2.0
• hình Noise: ≤2.0dB

Electrical Data

• Working điện áp: +3.3V～+12VDC
• Working hiện tại: ≤60mA

Mechanical Data

• Kích thước Antenna: 75mm75mm26mm (không bao gồm cáp đầu nối)

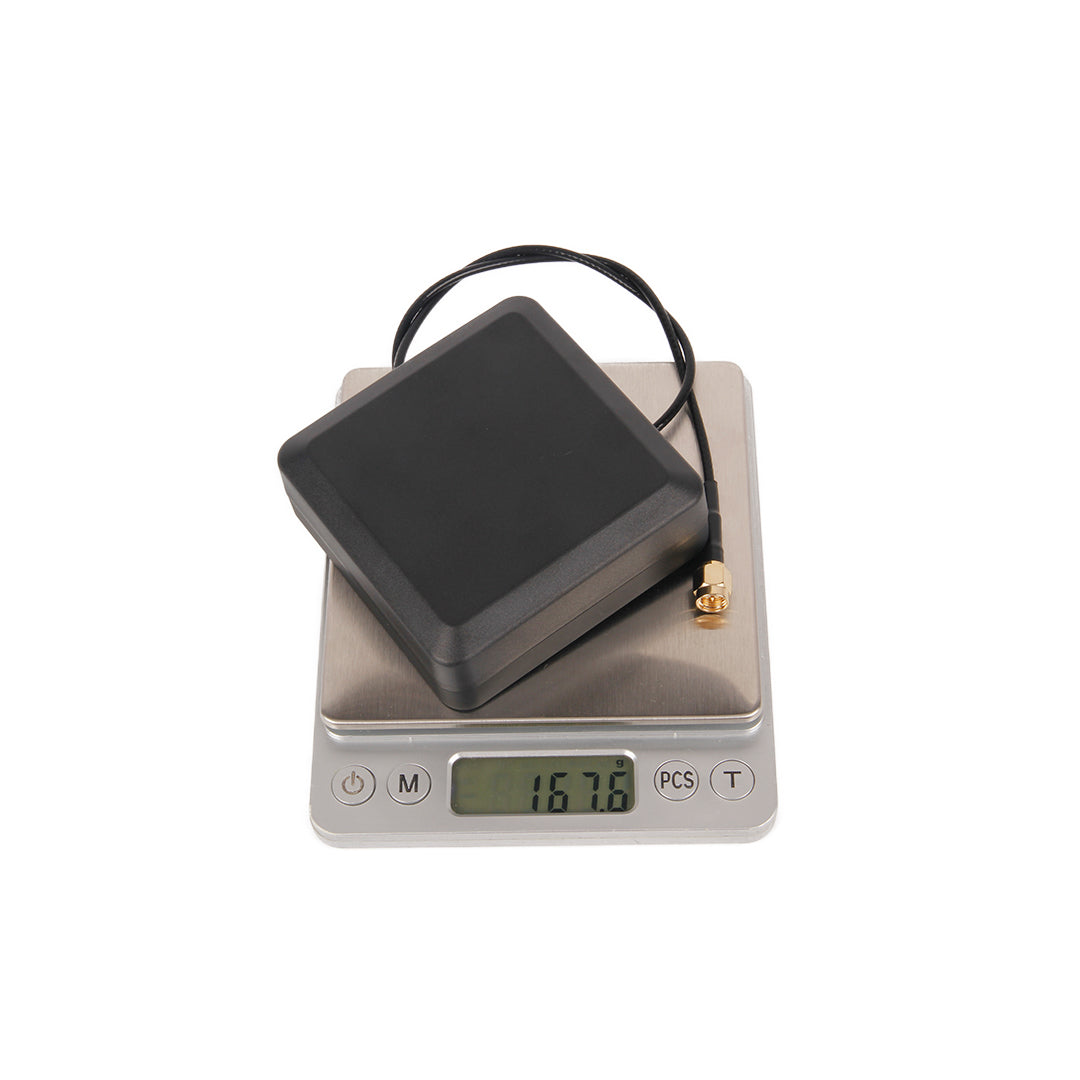

• Weight: ≤180g
• Connector gõ: SMA-J, RG316 cáp đen
• Working môi trường:
  • Working nhiệt độ: -40°～+85°
  • Storage nhiệt độ: -55°～+85°
  • Humidity: 95% không ngưng tụ
• IP Rating: IP67

Dimension

Compatible GNSS Models:

• H-RTK khảm-H
• H-RTK Unicore UM982

• DroneCAN H-RTK F9P Helical

• H-RTK F9P Helical

• Hệ thống Any GNSS sử dụng các dải tần tương tự và đầu nối SMA

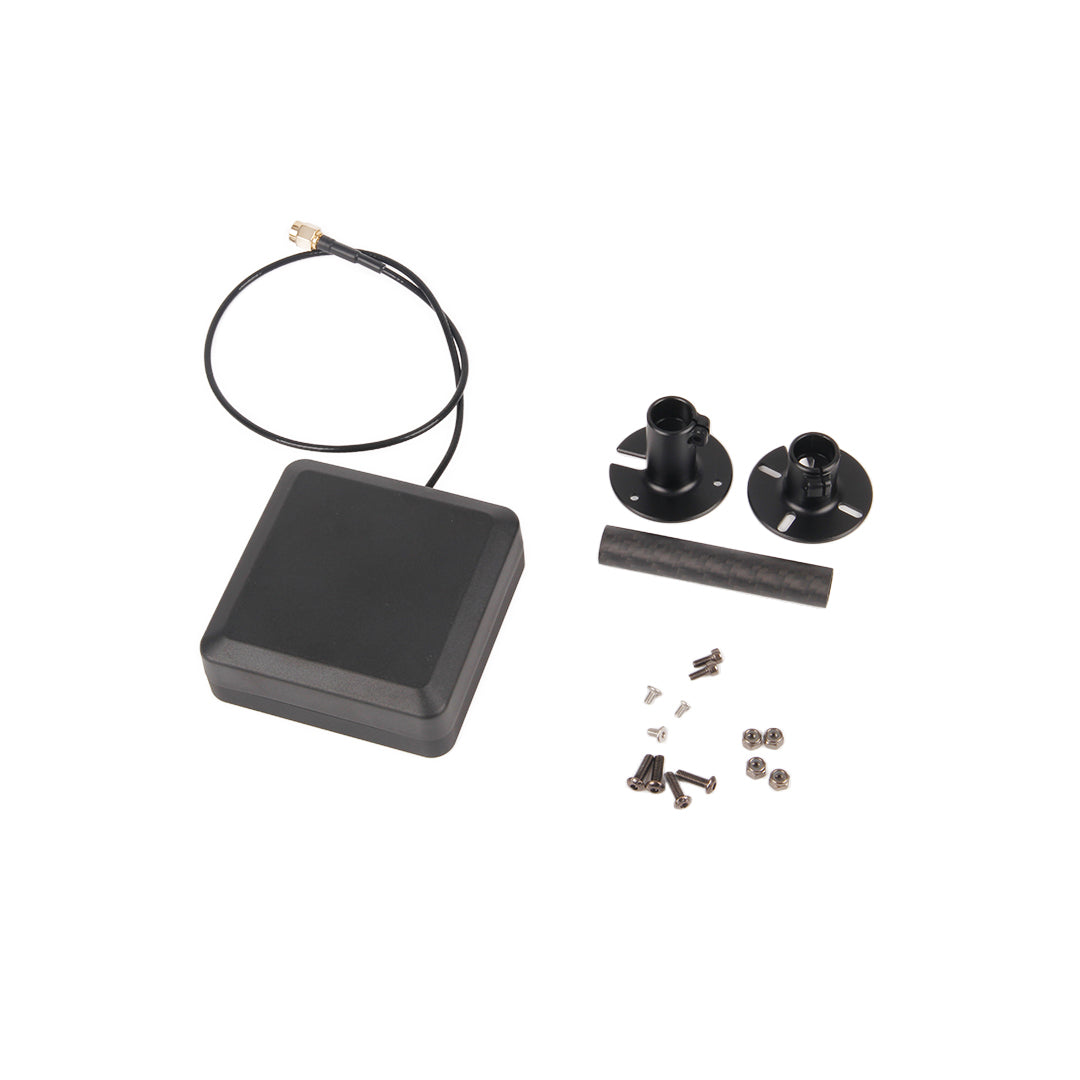

Package Included:

• 1x High-Precision Vertical Array Patch Antennas

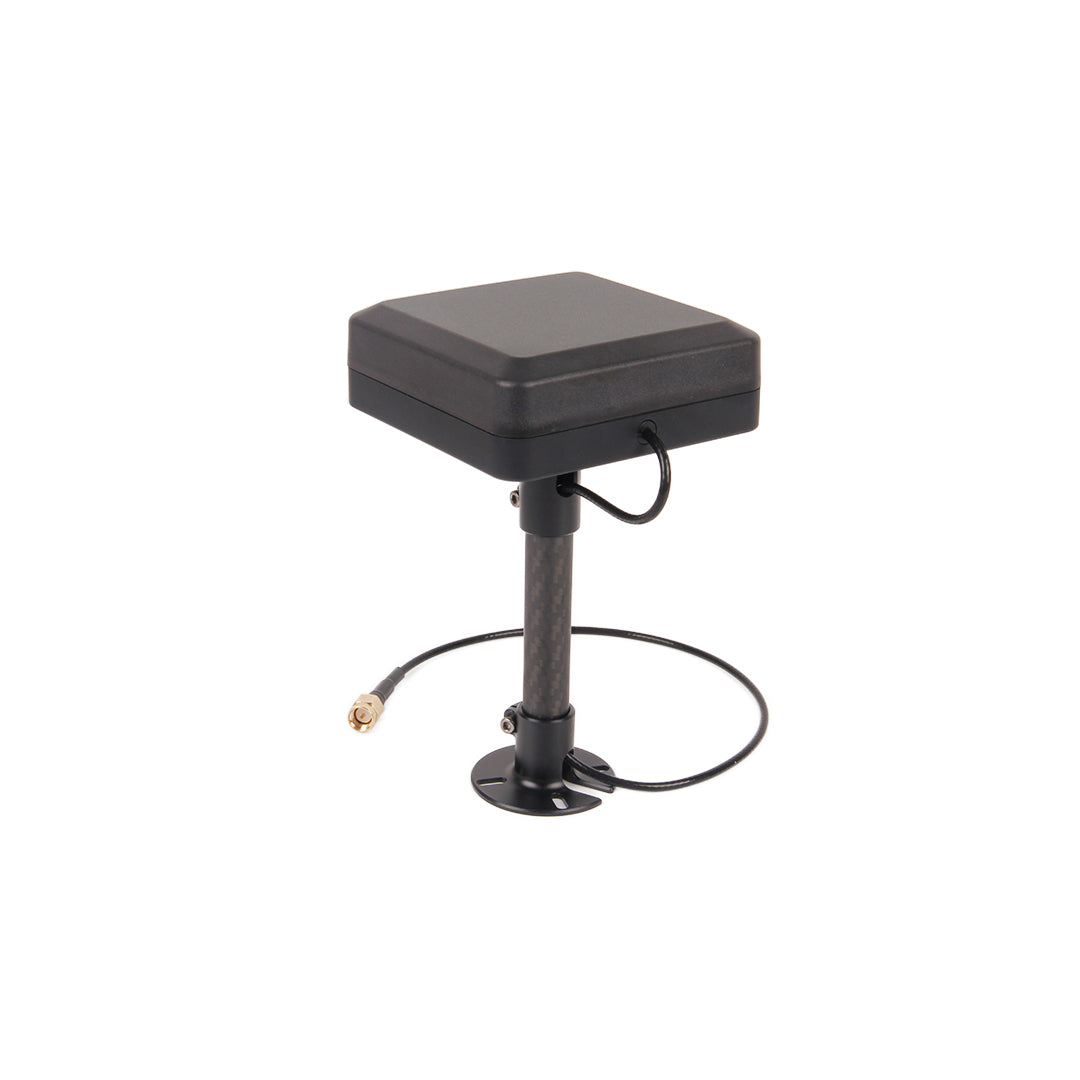

• 1x Fixed Carbon Fiber GPS gắn kết
