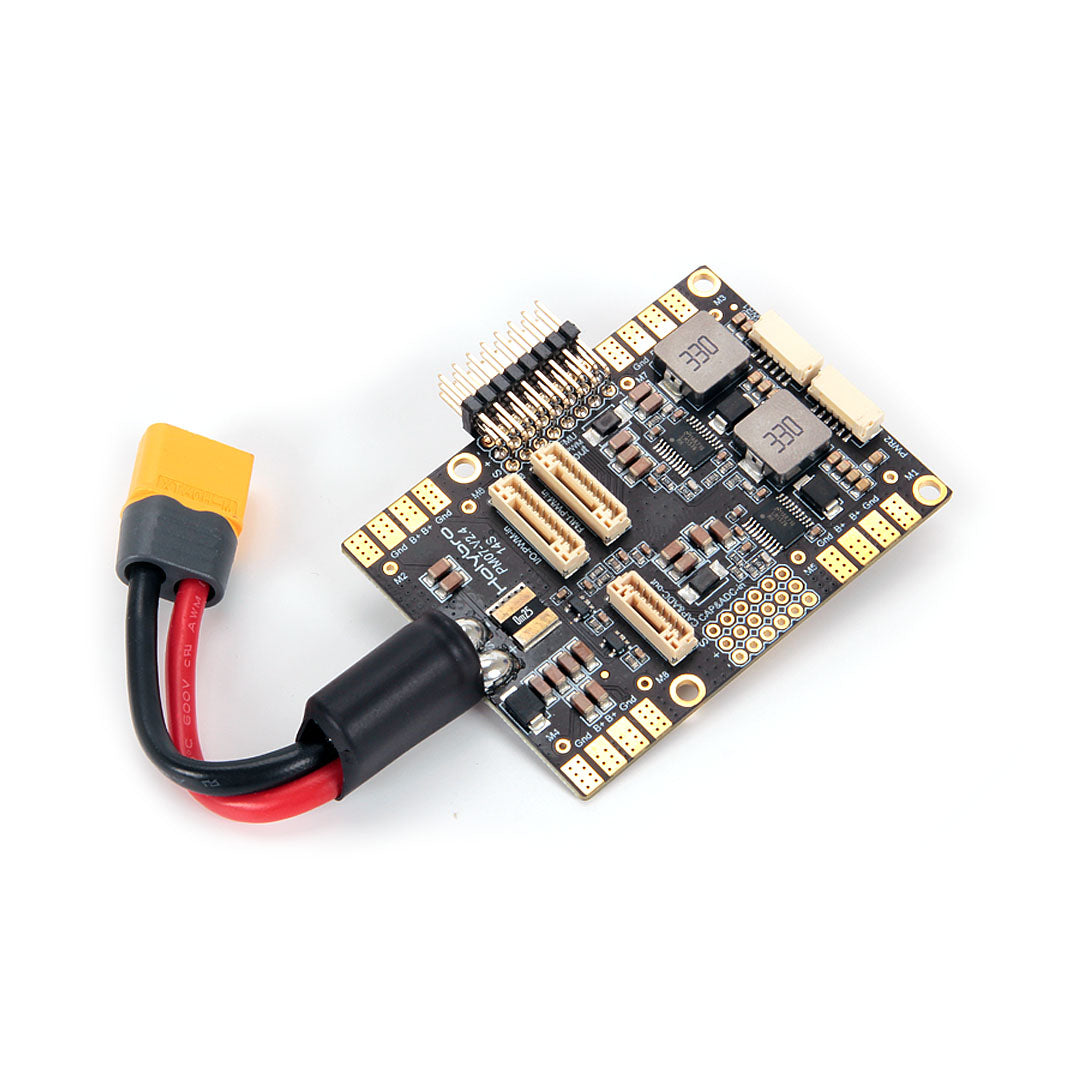

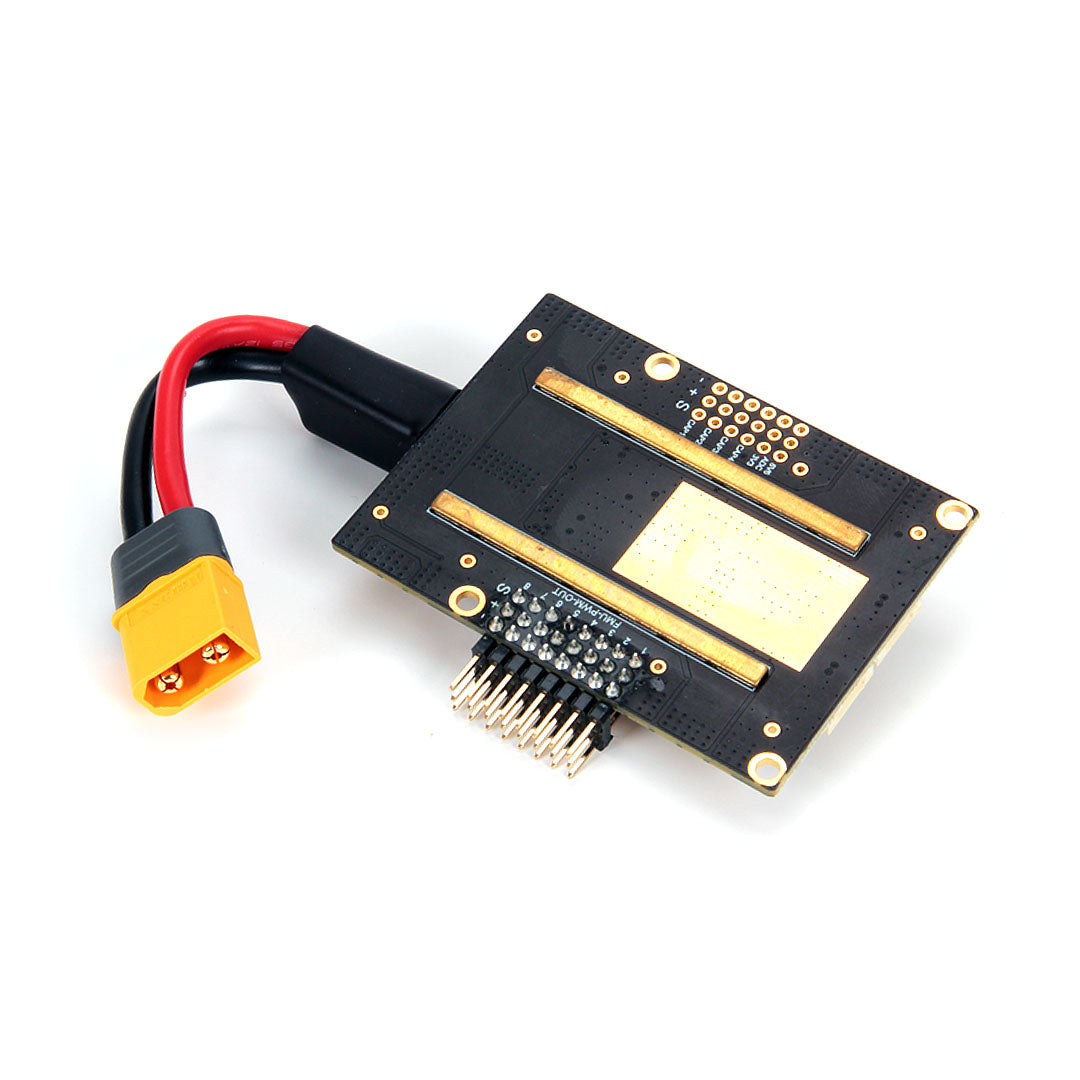

PM07 Power Module (14S)

Description:

This PM07 Power Module cung cấp 5.2V sạch đến flight controller từ pin và procung cấp mức tiêu thụ dòng điện và đo điện áp pin thông qua tín hiệu analog thông qua cáp 6 Pin JST-GH, cùng với esc power tích hợp&phân phối tín hiệu lên tới 8 ESCs.

PM07 có hai cổng đầu ra nguồn 5.2V can procung cấp nguồn dự phòng cho flight controller, với các circuits độc lập, BEC IC và circuitry.

It cũng rất phù hợp cho flight controller không có chân tiêu đề servo tích hợp như Pixhawk 6C&Pixhawk 4. It đi kèm với ith dây hàn sẵn, capacitor và đầu nối XT60.

Specifications:

• Input điện áp: 2S-14S
• PCB Cont. Current Rating: 90A
• PCB Burst Current Rating: 140A (<60 Sec)
• Output: DC 5.2V&3A Max
• Voltage Divider: 18.182
• Amperes cho Volt: 36.364

Please Note:

1. Phiên bản The PM07 12S đã ngừng hoạt động và được thay thế bằng phiên bản the 14S.
2. The XT60 Plug và 12AWG dây được hàn sẵn trên bảng the được xếp hạng cho 30A dòng điện liên tục và 60A dòng điện nổ (<60 Seconds). If đang sử dụng dòng điện cao hơn, nên thay đổi loại phích cắm và kích thước dây cho phù hợp. You can tham khảobiểu đồ nàyđể tham khảo.
3. This PM07 Power Module sử dụng đầu ra dữ liệu tương tự và không tương thích với Pixhawk 5X&6X (Requires một PM kỹ thuật số như PM02D).

Mechanical Specification:

• Dimensions:68*50*10 mm
• Mounting Holes:45*45mm

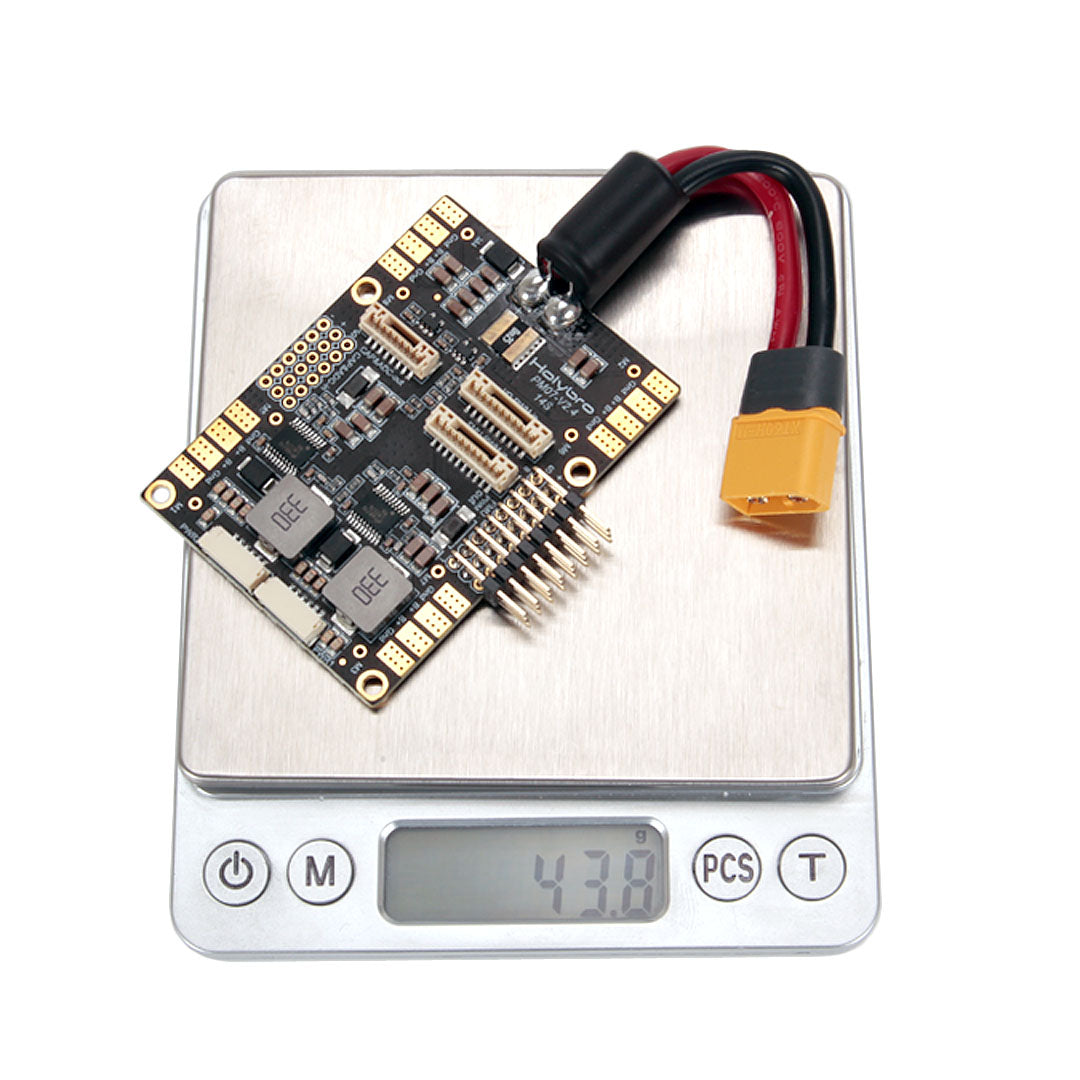

• Weight: 43.8g

Setup hướng dẫn cho PX4&Ardupilot can được tìm thấy trongHolybro Doc tại đây.
PM07 User hướng dẫn can đượctìm thấy ở đây

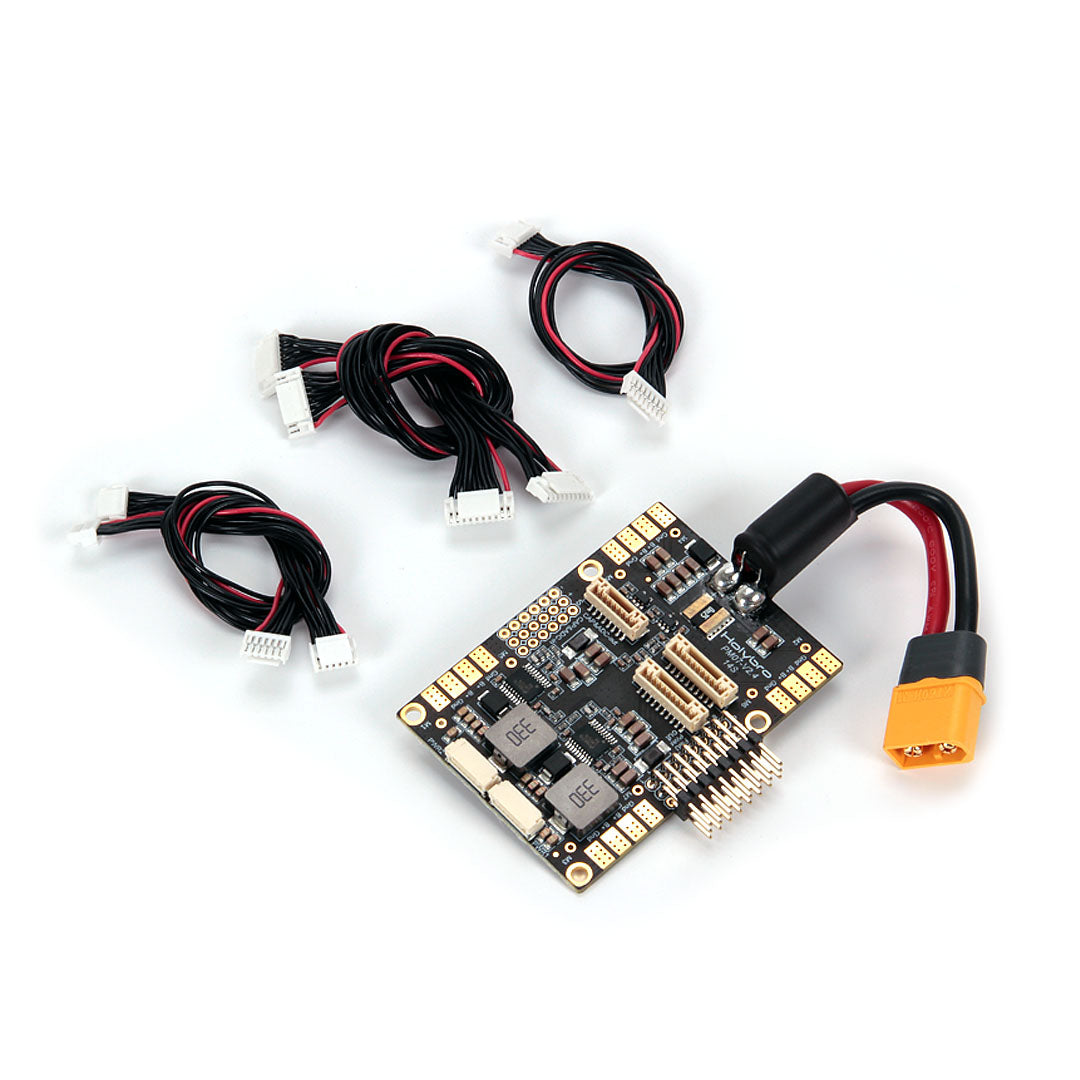

Package Include:

• bảng 1x PM07
• 1x 80mm XT60 dây nối (đã cài đặt)
• 1x Electrolytic điện dung: 220uF 63V (đã cài đặt)
• 2x JST GH 10P Cable
• 1x JST GH 8P Cable
• 2x JST GH 6P Cable
