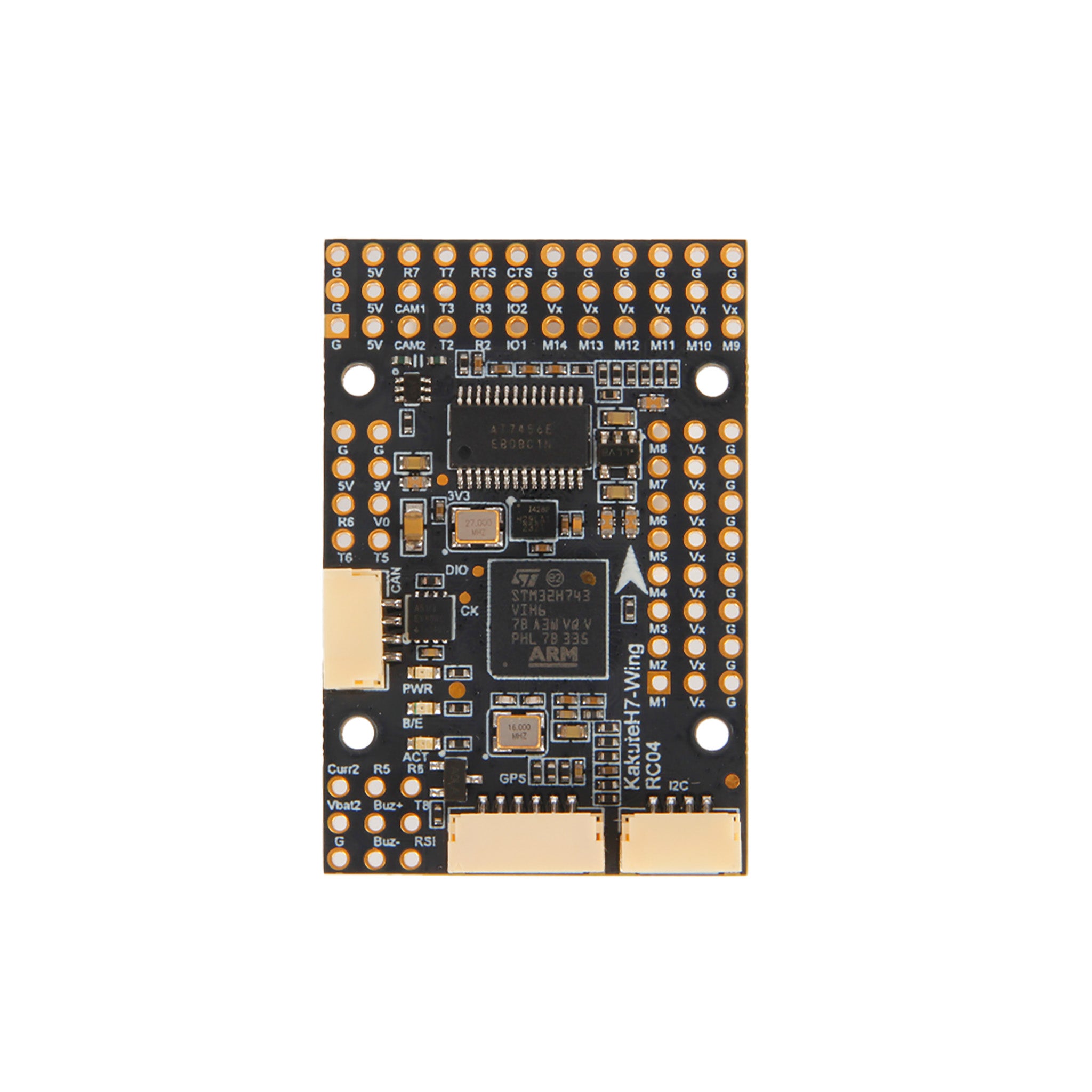

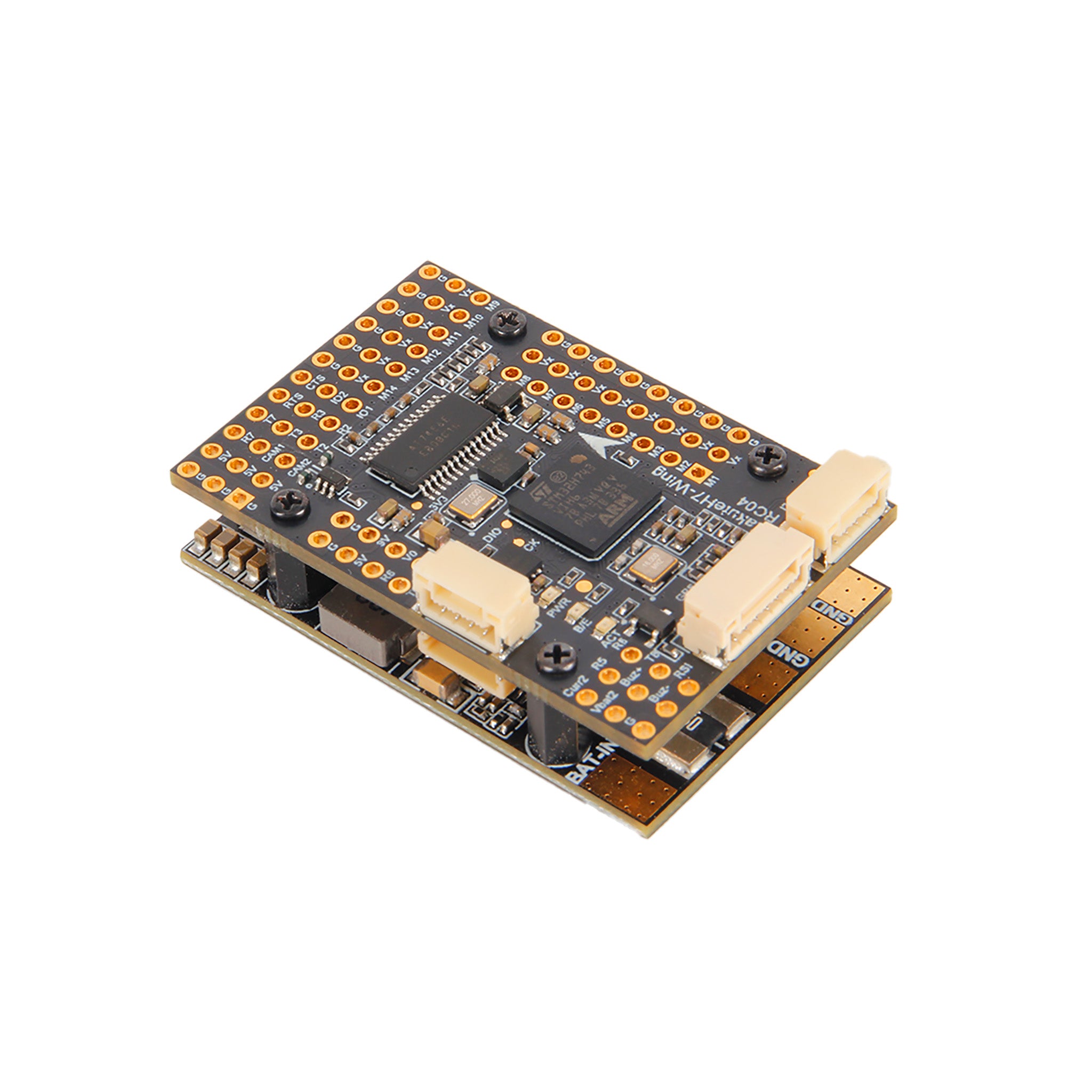

Kakute H743-Wing
FPV Electronics Flight controller

Kakute H743-Wing

From $72.99

FLIGHT CONTROLLER

Power Module

Thông tin lựa chọn

Kakute H743 Wing / None

Phiên bản

USD 82.99

Mã sản phẩm
11063
Mua ngay trên Shopee

Bảo hành (nếu có, ví dụ: linh kiện lỗi đổi trong 3 ngày).

Cam kết chính hãng, giao hàng nhanh.

Thông tin chi tiết sản phẩm


Overview

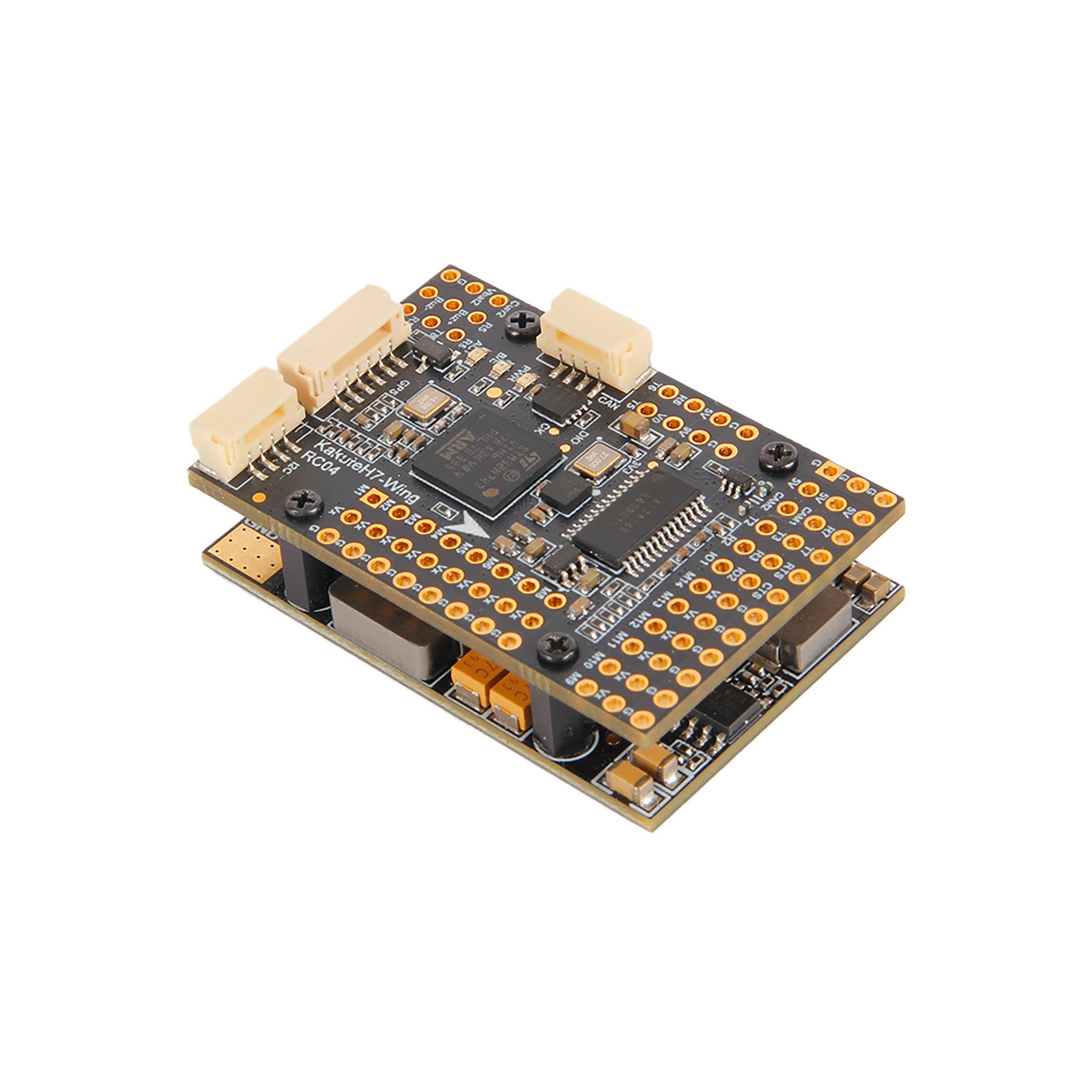

The Holybro Kakute H743 Wing là flight controller đầy đủ tính năng với bố cục dành riêng cho wing cố định&VTOL ứng dụng. It có STM32 H743 Processor chạy ở 480 MHz và CAN Bus hỗ trợ, cùng với hỗ trợ máy ảnh kép with&switch, ON/OFF Pit Switch, 5V, 6V/8V, 9V/12 BEC và các cổng plug-and-play GPS, CAN, I2C.

Features

  • STM32H743 MCU đang chạy lúc 480 MHz
  • High-Precision / tiếng ồn thấp ICM-42688-P IMU
  • CAN Bus Support
  • Dual Camera Inputs chuyển đổi
  • 3 On-board BEC xuất 5V, 6V/8V và 9V/12V
  • 9V/12V ON/OFF Pit Switch
  • On-board điện áp&sensor hiện tại
  • Integrated BMP280 phong vũ biểu
  • Cổng Plug-and-play GPS, CAN, I2C
  • Small&thiết kế tệp low-pro vừa với khung nhỏ gọn
  • Supports INAV (6.1.1&sau), Ardupilot (4.4&sau đó)

Specifications

  • MCU: STM32H743, 480 MHz, 1MB RAM, 2MB Flash
  • IMU: ICM-42688P (SPI3)
  • Baro: BMP280 (I2C4) hoặc SPA06 (I2C4)
  • OSD: AT7456E (SPI2)

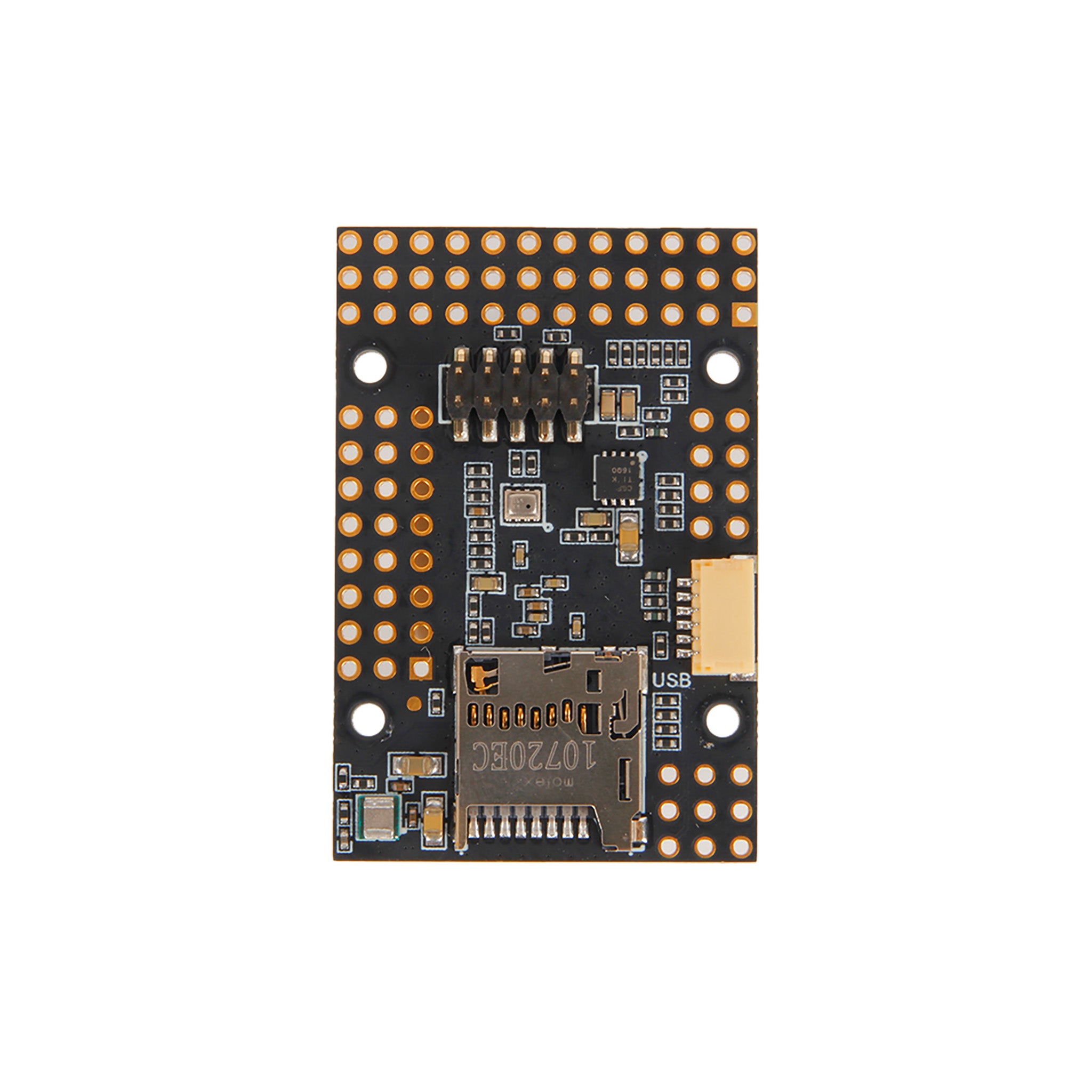

  • Blackbox: Khe cắm thẻ MicroSD trên SDMMC2
  • 7x Uarts (1,2,3,5,6,7,8) với tính năng đảo ngược tích hợp.
  • 14x PWM đầu ra, 1x CAN, 5x ADC (Bat1/Curr1, Bat2/Curr2 và RSSI)
  • 3x I2C (I2C1 và I2C2 cho thiết bị bên ngoài, I2C4 cho thiết bị tích hợp sensors)
  • 3x LEDs cho FC STATUS (Blue, Red) và chỉ báo 3.3V (Green)

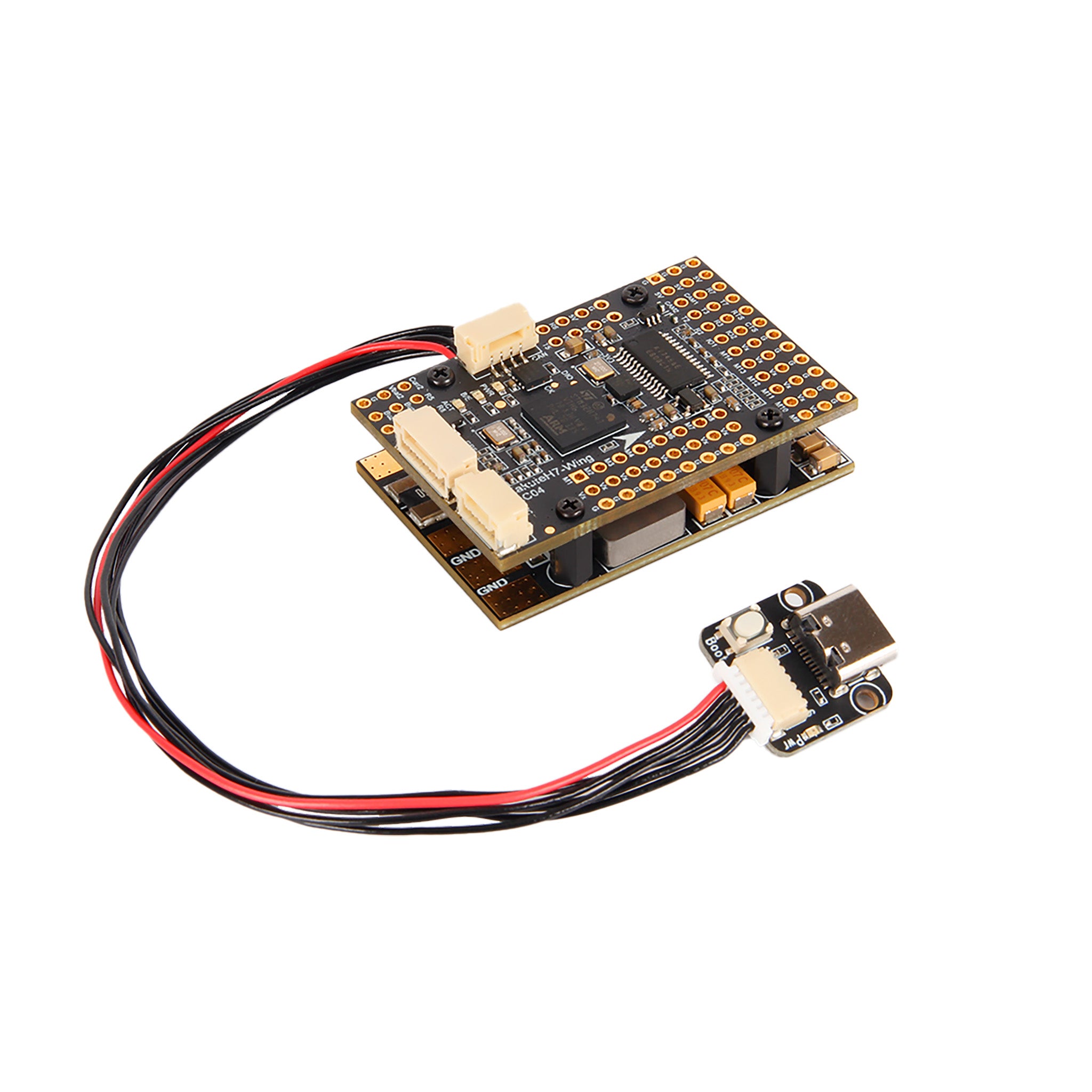

  • USB/DFU Key Extender với USB Type-C
  • Dual Camera Inputs chuyển đổi
  • 5V/9V(12V) cho công tắc nguồn Camera/VTX
  • High-precision Current Sense (90A liên tục, 220A cao điểm)
  • Battery Voltage Sensor: 5K:25.5K (Scale 1800 trong INAV, BATT_VOLT_MULT 18.18 trong ArduPilot)
  • Static nguồn 160mA@5V

Firmware Support

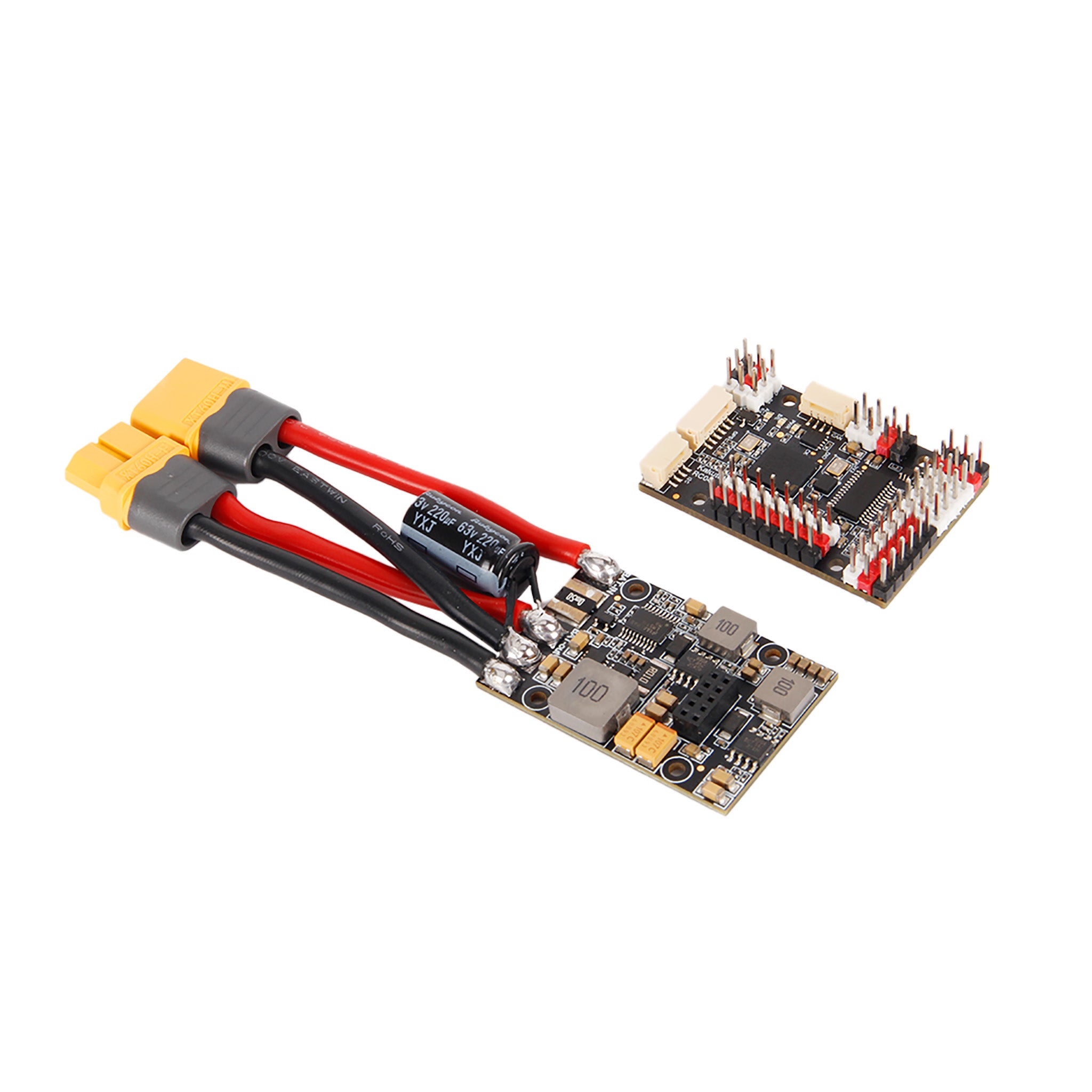

    PDB

    • Input dải điện áp: 10~36V (3~8S LiPo)
    • 1x ESC miếng đệm điện
    • Current Sense: 90A liên tục, 220A cao điểm. (Scale 275 trong INAV, 36 A/V trong ArduPilot)

    đầu ra BEC 5V

    • Designed cho FC, Receiver, OSD, Camera, 2812 LED Strip, Buzzer, GPS, Air Speed Sensor, v.v.
    • Output 5.15 +/- 0.1V DC
    • Continuous hiện tại 2 Amps, 3A Peak

    BEC 9V /12V đầu ra

    • Designed cho Video Transmitter, Camera, Gimbal, v.v.
    • Continuous hiện tại 2 Amps, 3A Peak
    • Tùy chọn 12V với bảng Jumper

    đầu ra BEC Vx

    • Designed cho Servos
    • Tùy chọn Voltage có thể điều chỉnh, 6V Default, 8V với bảng Jumper
    • Continuous hiện tại 6 Amps, 8A Peak

    đầu ra BEC 3.3V

    • Linear Regulator
    • Continuous hiện tại: 200mA

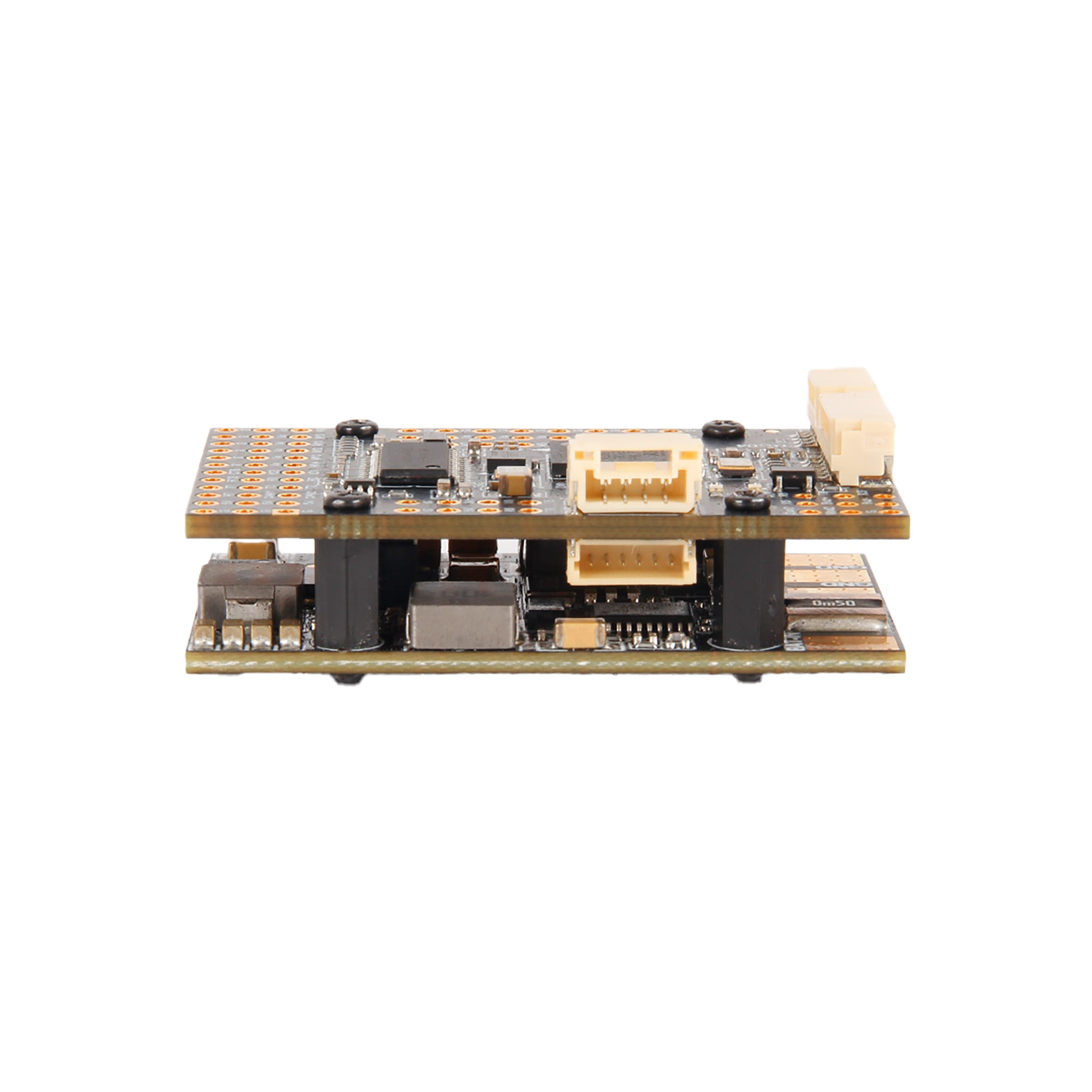

    Mechanical

    • Mounting: 25 x 25mm, M2 lỗ
    • Dimensions: 45x 30 x 13.5 mm

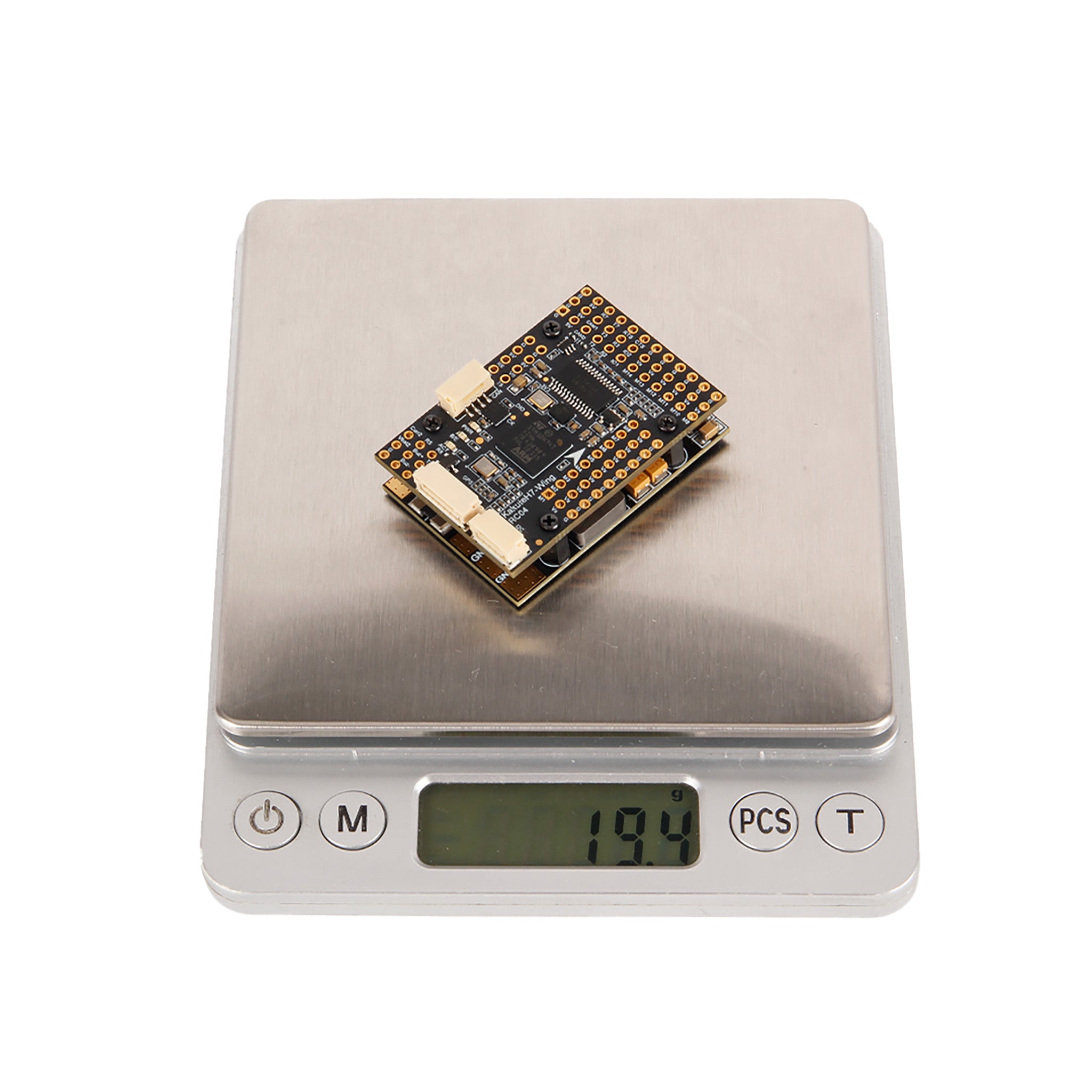

    • Weight: 28g với bộ mở rộng USB

    Reference Link

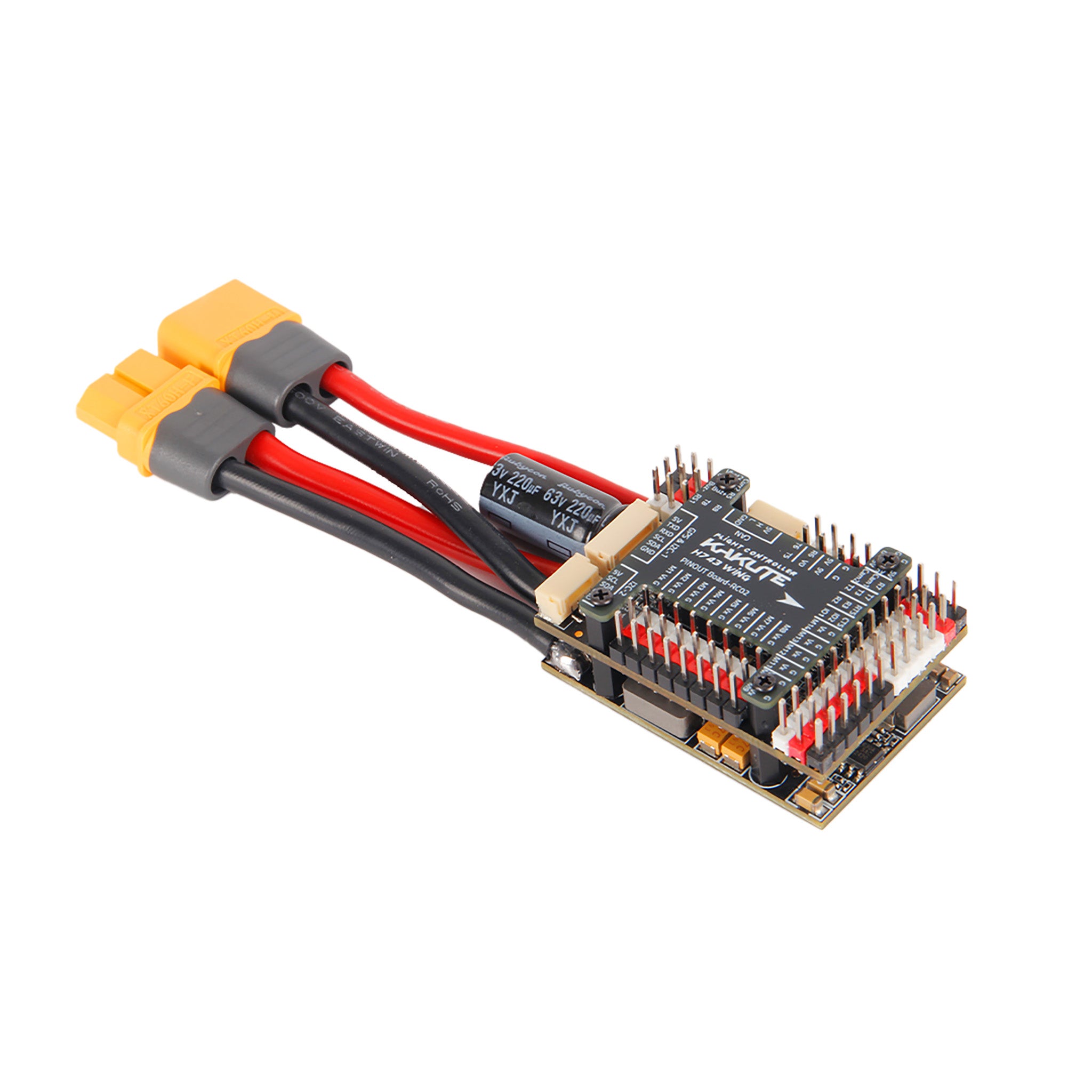

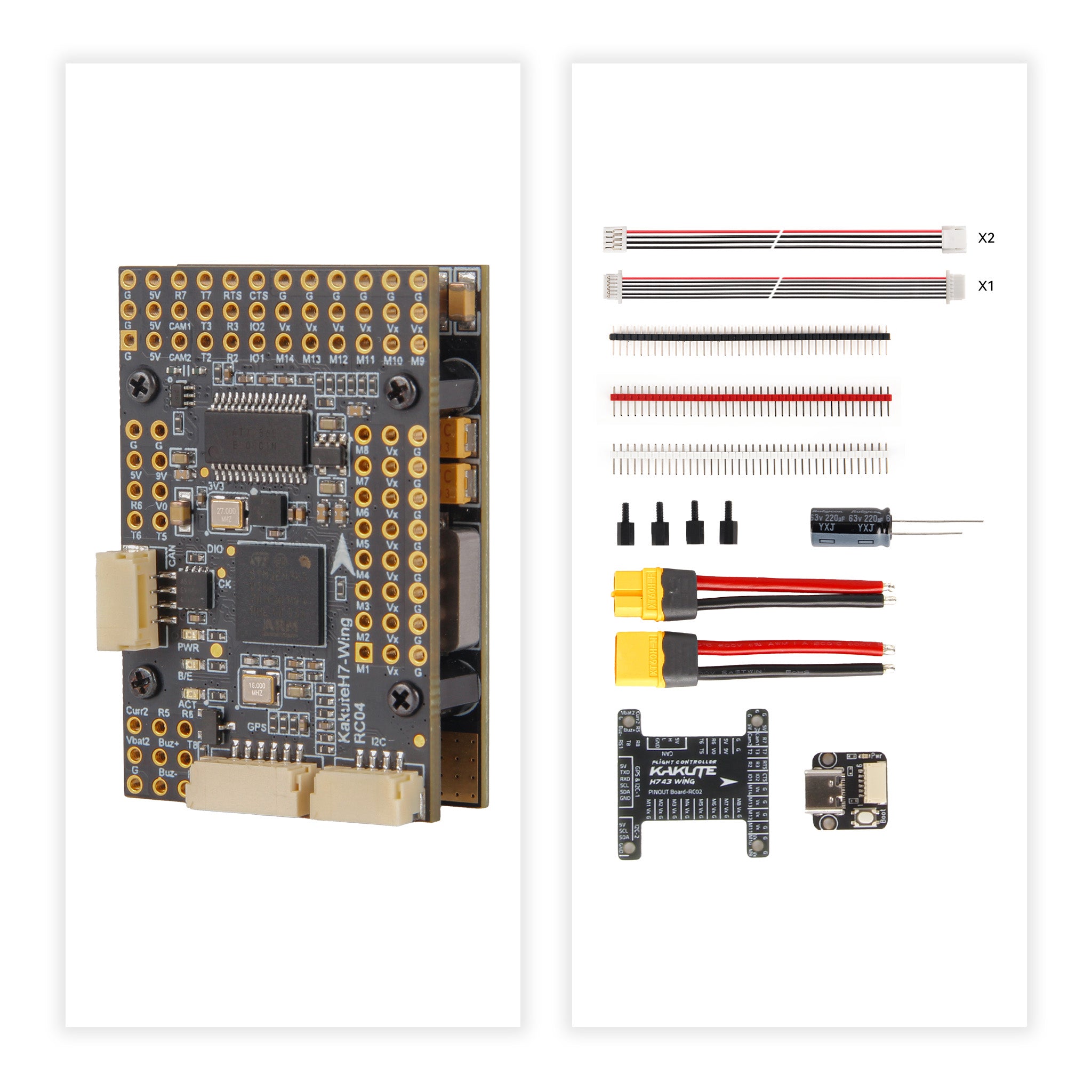

    Package Includes

    • 1x Kakute H743-Wing Flight Controller
    • 1x Power Board
    • 1x Top Board
    • 1x USB-EXT Board
    • 1x GPS Module (Optional)
    • 1xtụ điện Electrolytic: 220uF 62v
    • 2x XT60 60mm Power Cable
    • 3x2.54 DuPont Pin
    • 2x 15cm JST-GH 4Pin Cable (ForCAN&I2C Port)
    • 1x 15cm JST-SH 6Pin Cable (For USB-EXT Board)
