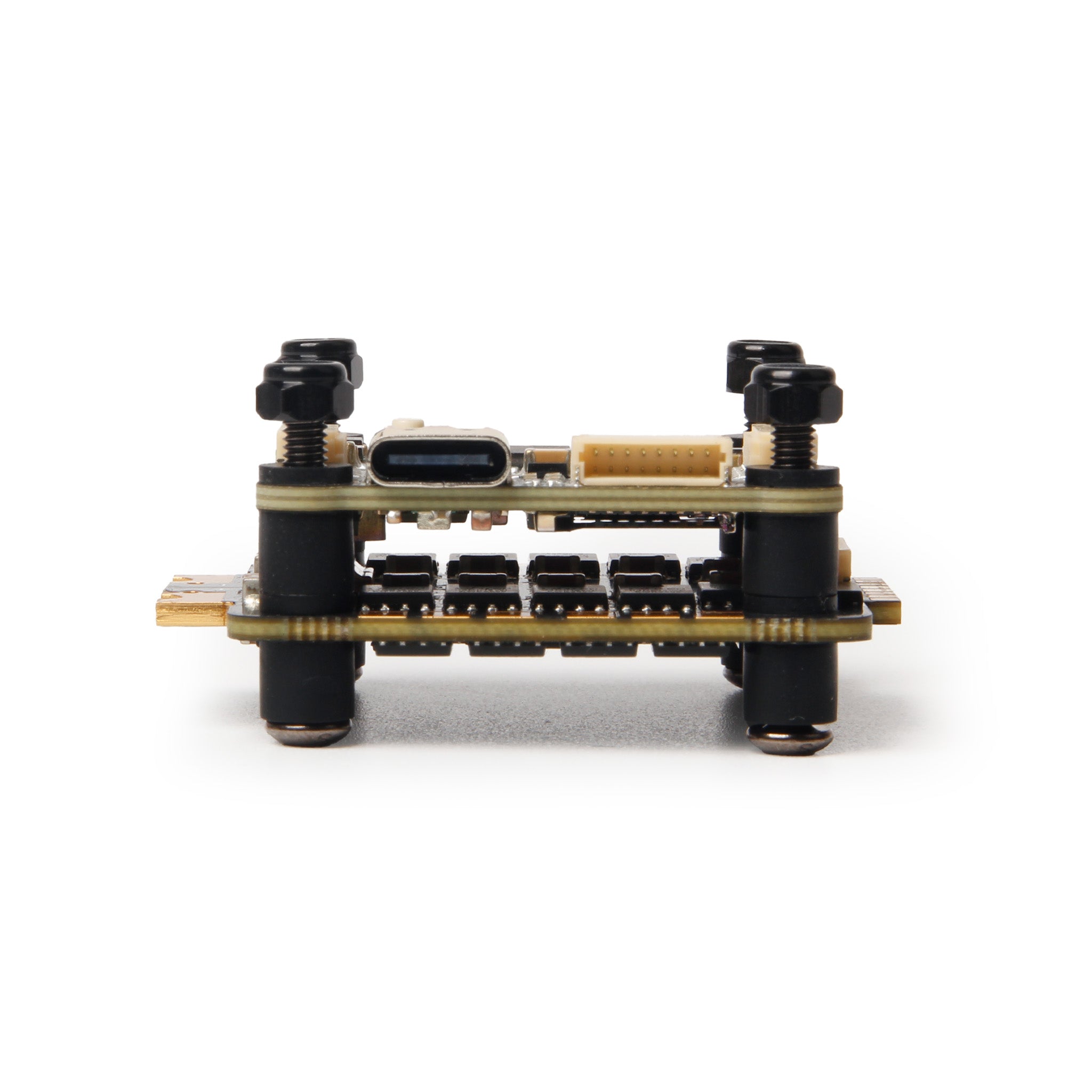

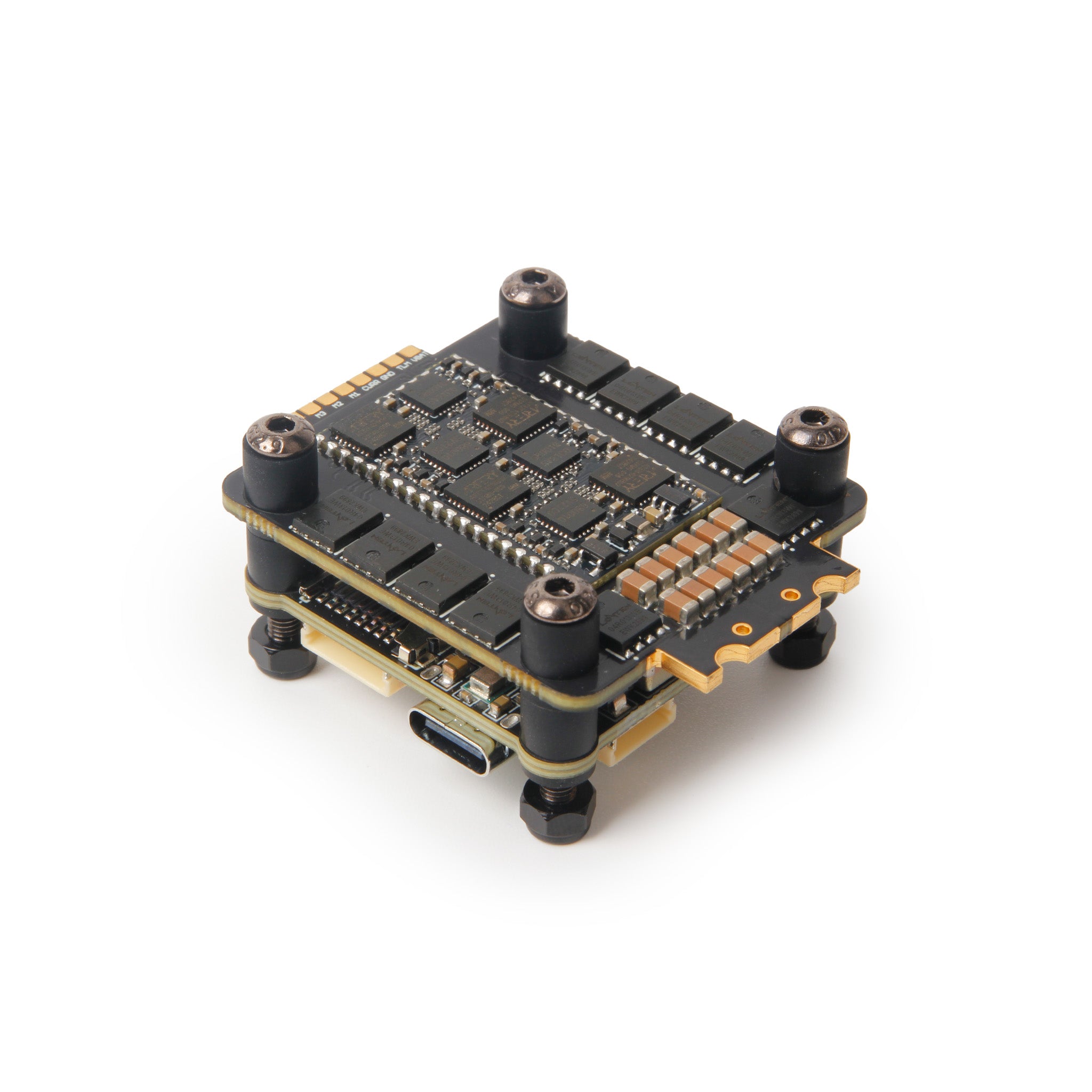

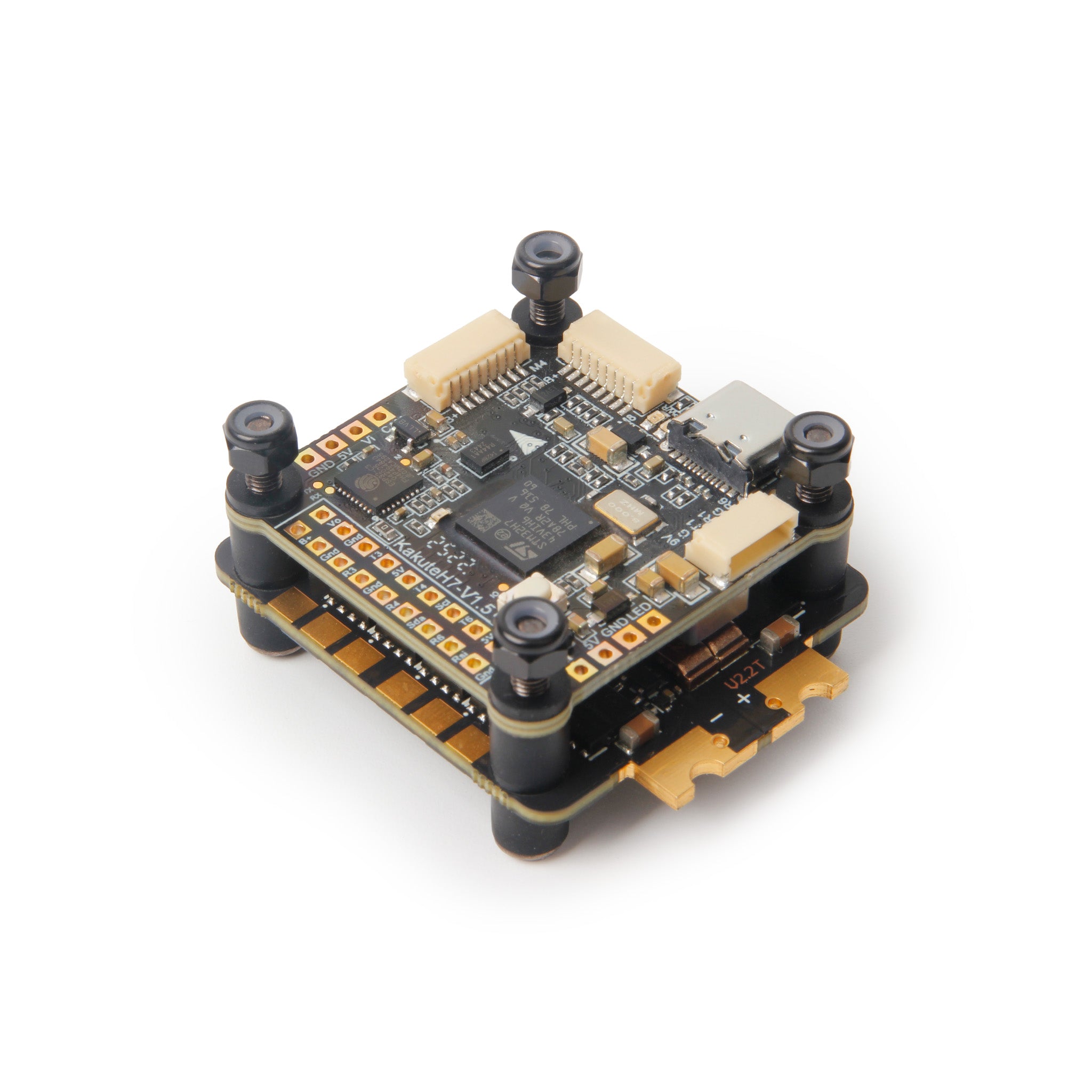

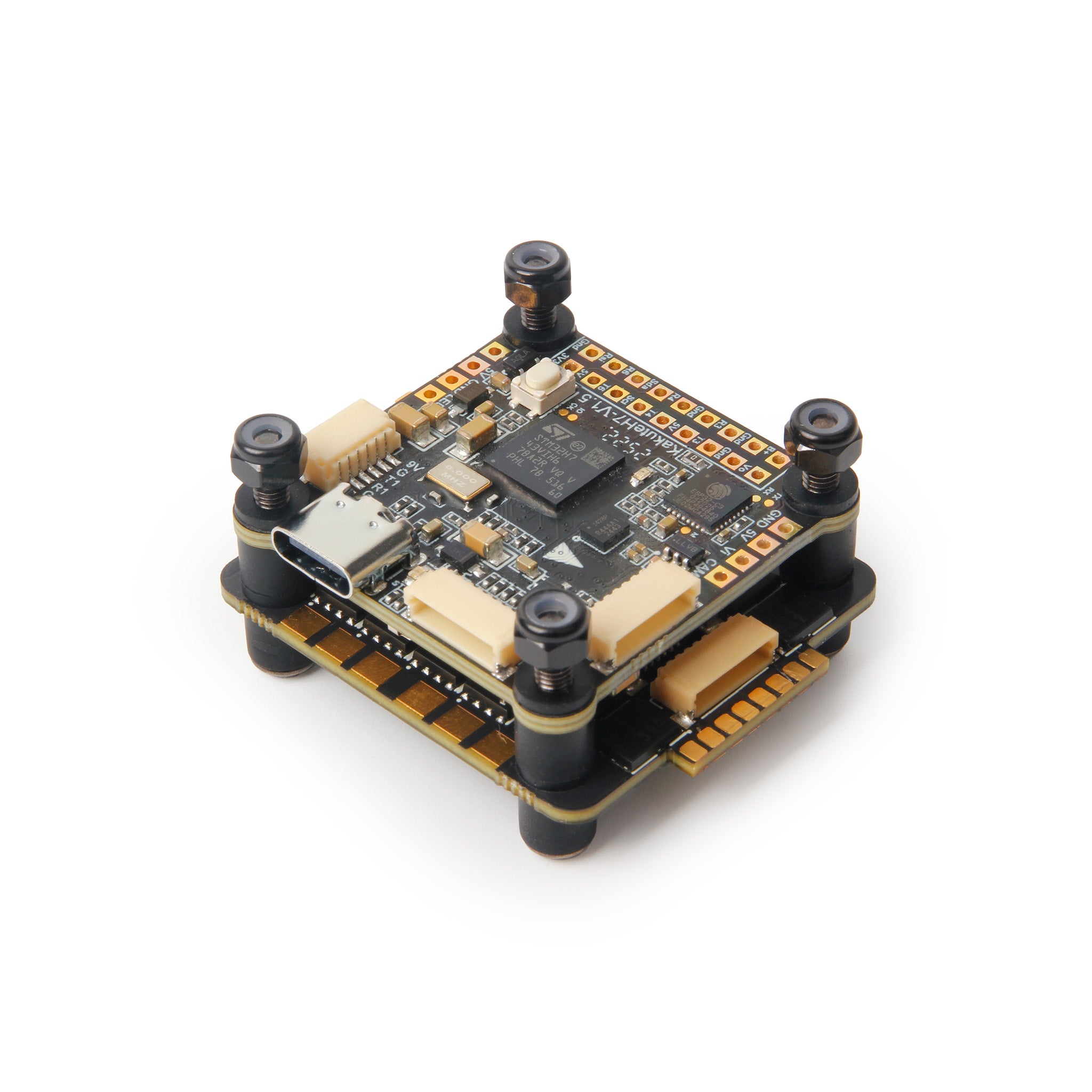

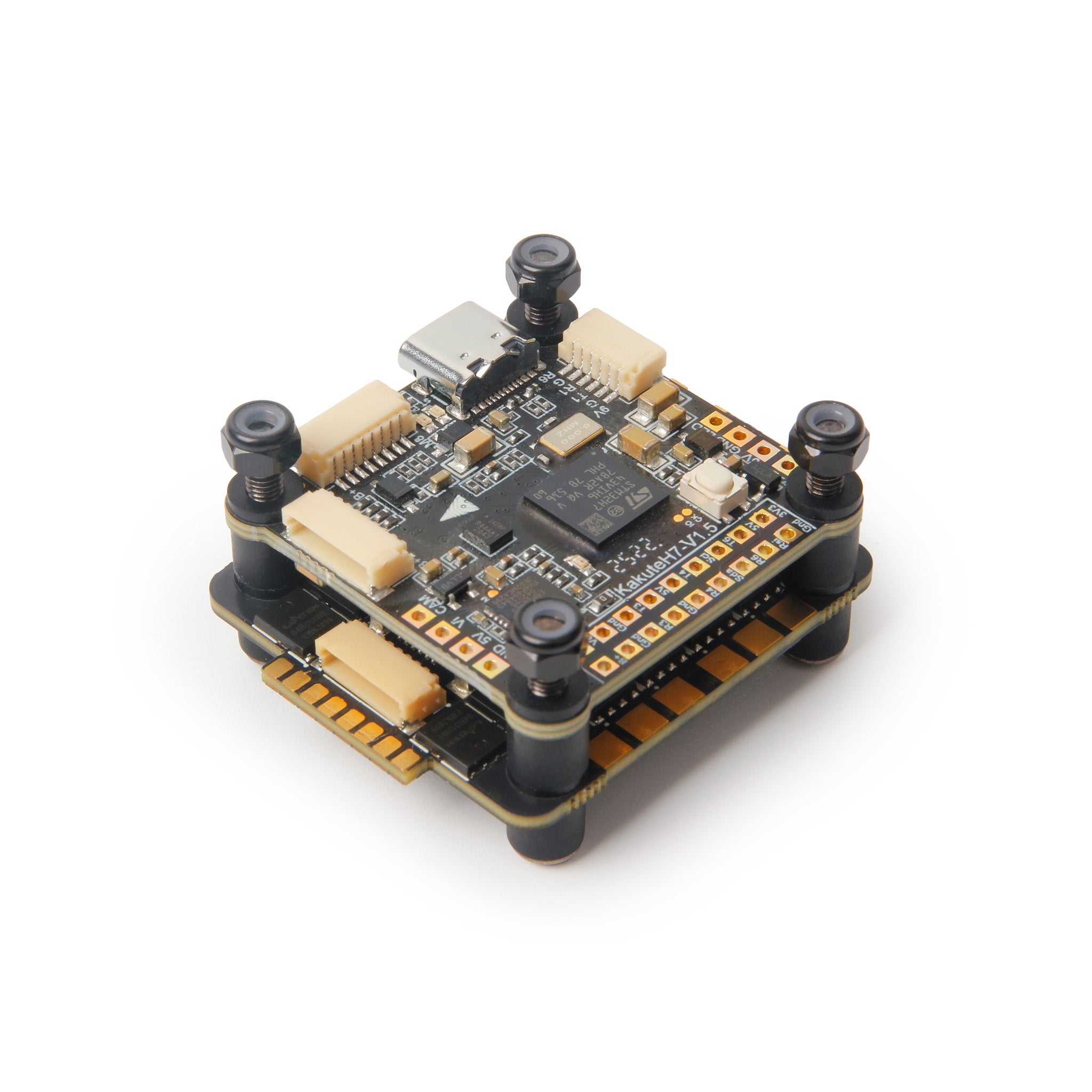

Kakute H7 v1.5 Stacks

Description:

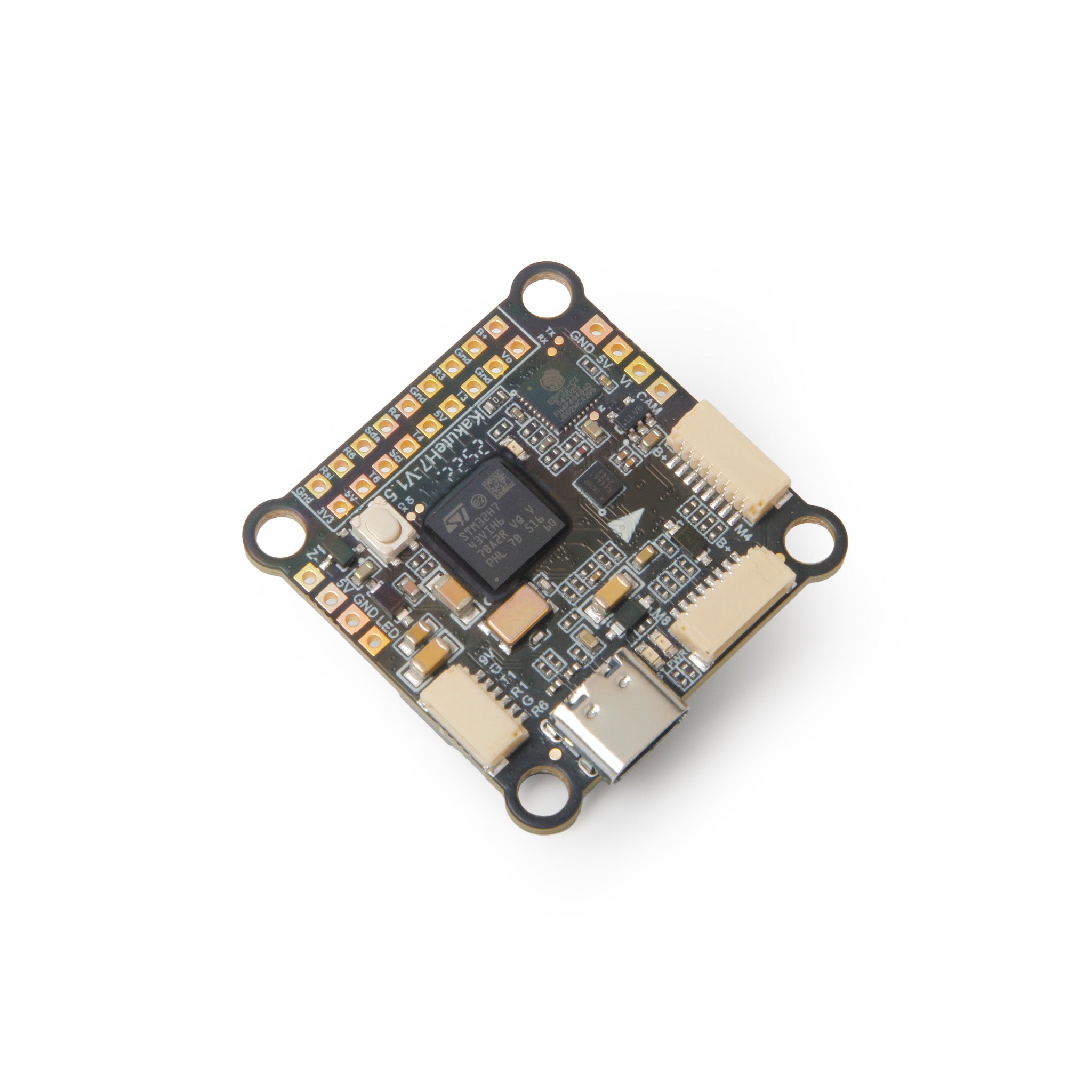

The Holybro Kakute H7 v1 Flight Controller có đầy đủ các tính năng, bao gồm Bluetooth tích hợp, cổng kép plug-and-play 4in1 ESC, phích cắm VTX kỹ thuật số, phong vũ biểu, OSD, 6x UARTs, thẻ Blackbox MicroSD đầy đủ khe cắm, 5V và 9V BEC, bố cục hàn dễ dàng và hơn thế nữa.

The Kakute H7 được xây dựng dựa trên the các tính năng tốt nhất của F7 phiên bản tiền nhiệm và further improves về bố cục và thành phần phần cứng. With the chip Bluetooth tích hợp bổ sung trên bo mạch, bạn can thực hiện cấu hình Betaflight và điều chỉnh không dây trên điện thoại của mình with the SpeedyBee Android&IOS App. The Kakute H7 đã sẵn sàng DJI HD. It có cổng cắm và chạy dễ dàng vớiith bộ điều chỉnh 9V tích hợp được thiết kế để cấp nguồn cho bộ truyền video HD của bạnitter như DJI/Caddx FPV Air Unit&Caddx Vista trong khi hỗ trợ hệ thống analog.

It có 6x cổng UART chuyên dụng with đảo ngược tích hợp cho các thiết bị ngoại vi (UART2 được sử dụng cho Bluetooth đo từ xa), cùng với with một khe MicroSD Card đầy đủ để ghi nhật ký dữ liệu hầu như không giới hạnited Blackbox. Dual plug-and-play 4in1 ESC đầu nối cho phép hỗ trợ plug-and-play dễ dàng cho cấu hình x8 Octocopter và giữ cho it đơn giản và rõ ràng. The được tích hợp BetaFlight OSD giúp it dễ dàng hiển thị thông tin quan trọng trên màn hình FPV của bạn, như điện áp pin, thời gian bay, cảnh báo, RSSI, tính năng âm thanh thông minh, v.v. It cũng đã sẵn sàng cho chuyến bay tự động with the phong vũ biểu trên máy bay. There là LED&miếng đệm chuông, miếng đệm I2C (SDA&SCL) cho GPS/Magnetometers bên ngoài.

Kakute H7 V1.5 Specification :

• MCU - STM32H743 32-bit probộ chuyển đổi đang chạy ở 480 MHz
• IMU - ICM-42688-P
• Barometer - SPA06
• OSD - AT7456E
• Onboard Bluetooth chip - ESP32-C3
  • SpeedyBee IOS&Android App Compatible
  • Note: The Bluetooth trên bo mạch được đặt thành tự động tắt khi the flight controller được mở khóa (có trang bị) và tự động bật khi the flight controller bị khóa (không được trang bị).
• 6x UARTs (1,2,3,4,6,7; UART2 được sử dụng cho việc đo từ xa Bluetooth)
• 9x PWM Outputs (8 Motor Output, 1 LED)
• Cổng 2x JST-SH1.0 8pin ESC (tương thích 4in1 ESCs, x8/Octocopter)
• 1x JST-SH1.0 6pin VTX cổng (For HD System như Caddx Vista&Air Unit)
• Battery điện áp đầu vào: 7V tới 42V
• BEC 5V 2A Cont.
• BEC 9V 3A Cont
• USB Type-C
• Mounting - 30.5 x 30.5mm/Φ4mm lỗ Φ3mm Grommets
• Dimension - 35x35mm
• Weight - 8g

Firmware Targets

• BetaFlight:KakuteH7 (v4.5.2 trở lên)
• INAV:KakuteH7 (4.0.0&bên trên)Hỗ trợ thẻ SD đã được thêm vào 4.1.0.
• ArduPilot: KakuteH7 (4.2.0&bên trên)

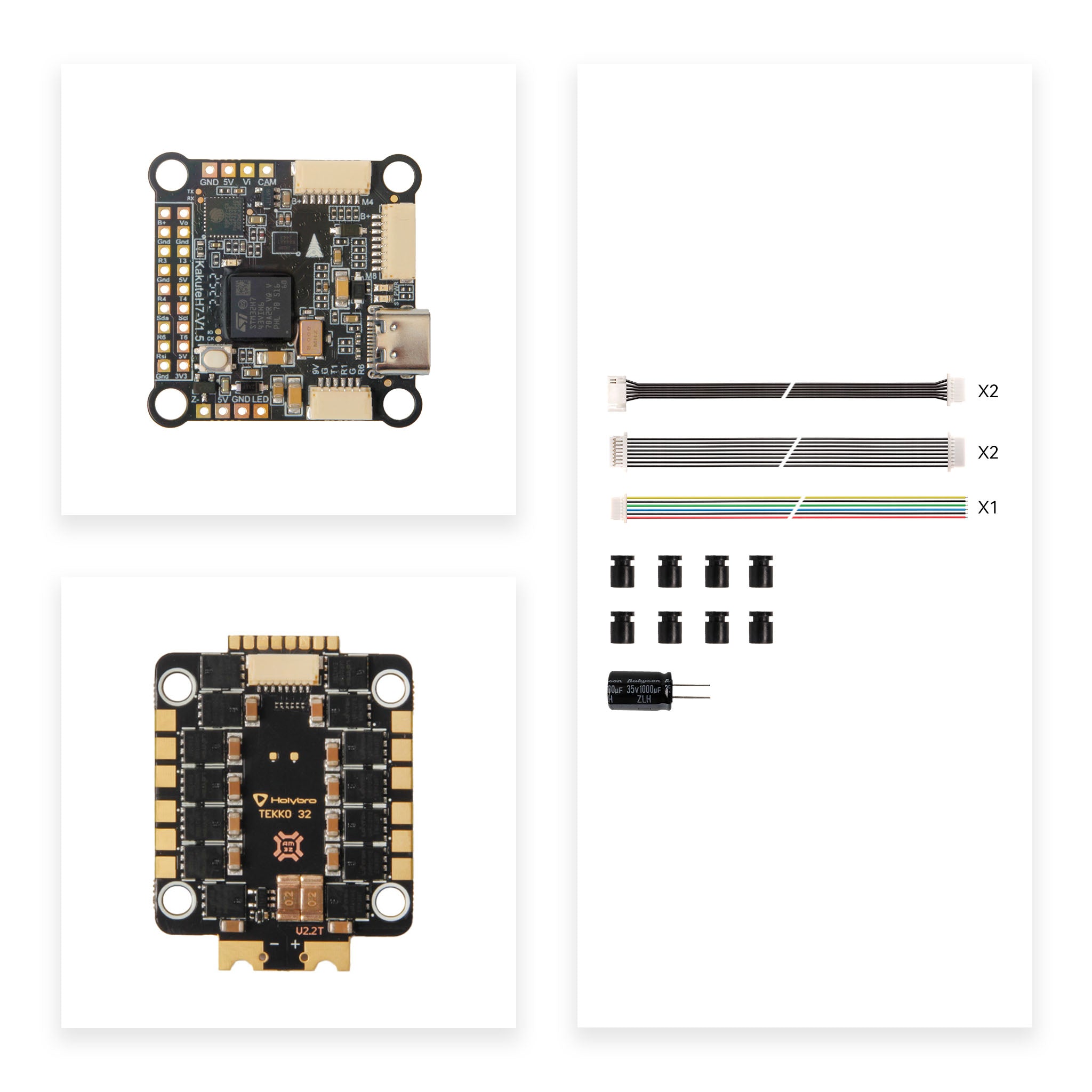

• 1x Kakute H7 V1.5 STACK
• 1x Electrolytic tụ điện: 1000uF 35V
• 1x 8pin tới 8pin 1mm cáp 65mm
• 1x 8pin tới 8pin 1mm cáp 25mm
• 1x JST SH 6pin đến JST GHR 8pin 80mm&Cáp 150mm (dành cho DJI/Caddx HD System)
• 1x JST SH 6pin 100mm cáp(dành cho Caddx HD Systems)
